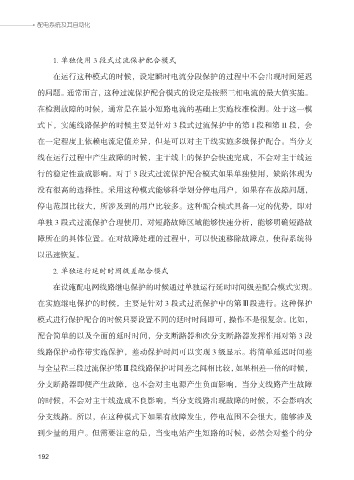

1. 单独使用 3 段式过流保护配合模式
在运行这种模式的时候，设定瞬时电流分段保护的过程中不会出现时间延迟

的问题。通常而言，这种过流保护配合模式的设定是按照三相电流的最大值实施。

在检测故障的时候，通常是在最小短路电流的基础上实施校准检测。处于这一模
式下，实施线路保护的时候主要是针对 3 段式过流保护中的第 I 段和第 II 段，会

在一定程度上依赖电流定值差异，但是可以对主干线实施多级保护配合。当分支

线在运行过程中产生故障的时候，主干线上的保护会快速完成，不会对主干线运

行的稳定性造成影响。对于 3 段式过流保护配合模式如果单独使用，缺陷体现为

没有很高的选择性。采用这种模式能够科学划分停电用户，如果存在故障问题，
停电范围比较大，所涉及到的用户比较多。这种配合模式具备一定的优势，即对

单独 3 段式过流保护合理使用，对短路故障区域能够快速分析，能够明确短路故

障所在的具体位置。在对故障处理的过程中，可以快速移除故障点，使得系统得
以迅速恢复。

2. 单独运行延时时间级差配合模式

在设施配电网线路继电保护的时候通过单独运行延时时间级差配合模式实现。

在实施继电保护的时候，主要是针对 3 段式过流保护中的第Ⅲ段进行。这种保护

模式进行保护配合的时候只要设置不同的延时时间即可，操作不是很复杂。比如，
配合简单的以及全面的延时时间，分支断路器和次分支断路器发挥作用对第 3 段

线路保护动作带实施保护，差动保护时间可以实现 3 级显示。将简单延迟时间差

与全量程三段过流保护第Ⅲ段线路保护时间差之间相比较，如果相差一倍的时候，
分支断路器即便产生故障，也不会对主电源产生负面影响，当分支线路产生故障

的时候，不会对主干线造成不良影响，当分支线路出现故障的时候，不会影响次

分支线路。所以，在这种模式下如果有故障发生，停电范围不会很大，能够涉及

到少量的用户。但需要注意的是，当变电站产生短路的时候，必然会对整个的分
