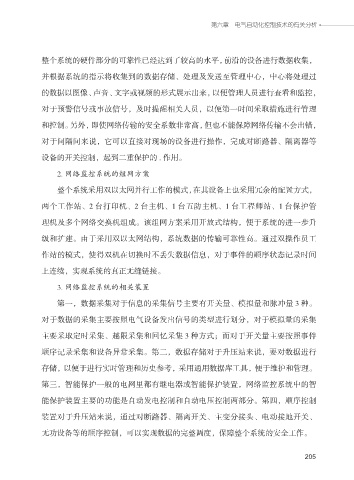

第六章 电气自动化控制技术的有关分析

整个系统的硬件部分的可靠性已经达到了较高的水平，前沿的设备进行数据收集，
并根据系统的指示将收集到的数据存储、处理及发送至管理中心，中心将处理过

的数据以图像、声音、文字或视频的形式展示出来，以便管理人员进行查看和监控，

对于预警信号或事故信号，及时提醒相关人员，以便第一时间采取措施进行管理
和控制。另外，即使网络传输的安全系数非常高，但也不能保障网络传输不会出错，

对于间隔间来说，它可以直接对现场的设备进行操作，完成对断路器、隔离器等

设备的开关控制，起到二重保护的 . 作用。

2. 网络监控系统的组网方案

整个系统采用双以太网并行工作的模式，在其设备上也采用冗余的配置方式，
两个工作站、2 台打印机、2 台主机、1 台五防主机、1 台工程师站、1 台保护管

理机及多个网络交换机组成。该组网方案采用开放式结构，便于系统的进一步升

级和扩建。由于采用双以太网结构，系统数据的传输可靠性高。通过双操作员工
作站的模式，使得双机在切换时不丢失数据信息，对于事件的顺序状态记录时间

上连续，实现系统的真正无缝链接。

3. 网络监控系统的相关装置

第一，数据采集对于信息的采集信号主要有开关量、模拟量和脉冲量 3 种。

对于数据的采集主要按照电气设备发出信号的类型进行划分，对于模拟量的采集
主要采取定时采集、越限采集和回忆采集 3 种方式；而对于开关量主要按照事件

顺序记录采集和设备异常采集。第二，数据存储对于升压站来说，要对数据进行

存储，以便于进行实时管理和历史参考，采用通用数据库工具，便于维护和管理。
第三，智能保护一般的电网里都有继电器或智能保护装置，网络监控系统中的智

能保护装置主要的功能是自动发电控制和自动电压控制两部分。第四，顺序控制

装置对于升压站来说，通过对断路器、隔离开关、主变分接头、电动接地开关、

无功设备等的顺序控制，可以实现数据的完整调度，保障整个系统的安全工作。
