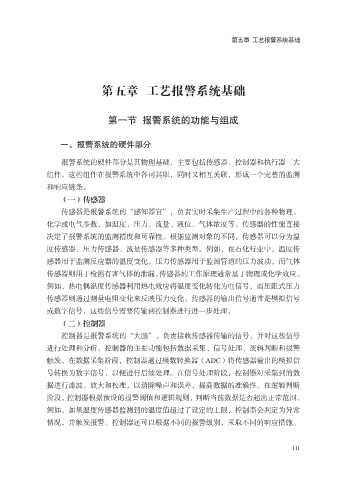

第五章 工艺报警系统基础

第五章 工艺报警系统基础

第一节 报警系统的功能与组成

一、报警系统的硬件部分

报警系统的硬件部分是其物理基础，主要包括传感器、控制器和执行器三大
组件。这些组件在报警系统中各司其职，同时又相互关联，形成一个完整的监测
和响应链条。

（一）传感器
传感器是报警系统的“感知器官”，负责实时采集生产过程中的各种物理、
化学或电气参数，如温度、压力、流量、液位、气体浓度等。传感器的性能直接
决定了报警系统的监测精度和可靠性。根据监测对象的不同，传感器可以分为温
度传感器、压力传感器、流量传感器等多种类型。例如，在石化行业中，温度传

感器用于监测反应器的温度变化，压力传感器用于监测管道的压力波动，而气体
传感器则用于检测有害气体的泄漏。传感器的工作原理通常基于物理或化学效应。
例如，热电偶温度传感器利用热电效应将温度变化转化为电信号，而压阻式压力

传感器则通过测量电阻变化来反映压力变化。传感器的输出信号通常是模拟信号
或数字信号，这些信号需要传输到控制器进行进一步处理。
（二）控制器
控制器是报警系统的“大脑”，负责接收传感器传输的信号，并对这些信号
进行处理和分析。控制器的主要功能包括数据采集、信号处理、逻辑判断和报警

触发。在数据采集阶段，控制器通过模数转换器（ADC）将传感器输出的模拟信
号转换为数字信号，以便进行后续处理。在信号处理阶段，控制器对采集到的数
据进行滤波、放大和校准，以消除噪声和误差，提高数据的准确性。在逻辑判断

阶段，控制器根据预设的报警阈值和逻辑规则，判断当前数据是否超出正常范围。
例如，如果温度传感器监测到的温度值超过了设定的上限，控制器会判定为异常
情况，并触发报警。控制器还可以根据不同的报警级别，采取不同的响应措施。

111
