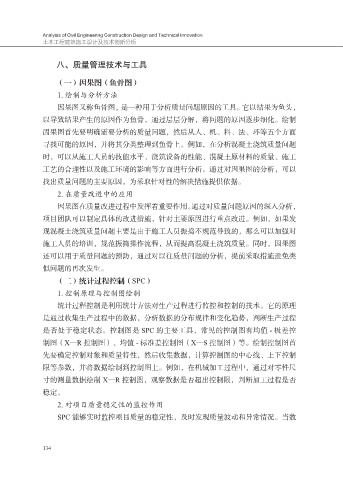

八、质量管理技术与工具

（一）因果图（鱼骨图）
1. 绘制与分析方法

因果图又称鱼骨图，是一种用于分析质量问题原因的工具。它以结果为鱼头，
以导致结果产生的原因作为鱼骨，通过层层分解，将问题的原因逐步细化。绘制
因果图首先要明确需要分析的质量问题，然后从人、机、料、法、环等五个方面

寻找可能的原因，并将其分类整理到鱼骨上。例如，在分析混凝土浇筑质量问题
时，可以从施工人员的技能水平、浇筑设备的性能、混凝土原材料的质量、施工
工艺的合理性以及施工环境的影响等方面进行分析。通过对因果图的分析，可以
找出质量问题的主要原因，为采取针对性的解决措施提供依据。
2. 在质量改进中的应用

因果图在质量改进过程中发挥着重要作用。通过对质量问题原因的深入分析，
项目团队可以制定具体的改进措施，针对主要原因进行重点改进。例如，如果发
现混凝土浇筑质量问题主要是由于施工人员振捣不规范导致的，那么可以加强对

施工人员的培训，规范振捣操作流程，从而提高混凝土浇筑质量。同时，因果图
还可以用于质量问题的预防，通过对以往质量问题的分析，提前采取措施避免类
似问题的再次发生。
（二）统计过程控制（SPC）
1. 控制原理与控制图绘制

统计过程控制是利用统计方法对生产过程进行监控和控制的技术。它的原理
是通过收集生产过程中的数据，分析数据的分布规律和变化趋势，判断生产过程
是否处于稳定状态。控制图是 SPC 的主要工具，常见的控制图有均值 - 极差控

制图（X—R 控制图）、均值 - 标准差控制图（X—S 控制图）等。绘制控制图首
先要确定控制对象和质量特性，然后收集数据，计算控制图的中心线、上下控制
限等参数，并将数据绘制到控制图上。例如，在机械加工过程中，通过对零件尺
寸的测量数据绘制 X—R 控制图，观察数据是否超出控制限，判断加工过程是否
稳定。

2. 对项目质量稳定性的监控作用
SPC 能够实时监控项目质量的稳定性，及时发现质量波动和异常情况。当数
