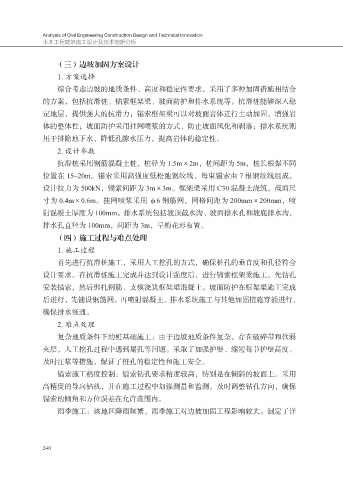

（三）边坡加固方案设计
1. 方案选择
综合考虑边坡的地质条件、高度和稳定性要求，采用了多种加固措施相结合

的方案，包括抗滑桩、锚索框架梁、坡面防护和排水系统等。抗滑桩能够深入稳
定地层，提供强大的抗滑力；锚索框架梁可以对坡面岩体进行主动加固，增强岩
体的整体性；坡面防护采用挂网喷浆的方式，防止坡面风化和剥落；排水系统则
用于排除地下水，降低孔隙水压力，提高岩体的稳定性。

2. 设计参数
抗滑桩采用钢筋混凝土桩，桩径为 1.5m×2m，桩间距为 5m，桩长根据不同
位置在 15~20m。锚索采用高强度低松弛钢绞线，每束锚索由 7 根钢绞线组成，
设计拉力为 500kN，锚索间距为 3m×3m。框架梁采用 C30 混凝土浇筑，截面尺

寸为 0.4m×0.6m。挂网喷浆采用 φ6 钢筋网，网格间距为 200mm×200mm，喷
射混凝土厚度为 100mm。排水系统包括坡顶截水沟、坡面排水孔和坡底排水沟，
排水孔直径为 100mm，间距为 3m，呈梅花形布置。
（四）施工过程与难点处理

1. 施工过程
首先进行抗滑桩施工，采用人工挖孔的方式，确保桩孔的垂直度和孔径符合
设计要求。在抗滑桩施工完成并达到设计强度后，进行锚索框架梁施工，先钻孔
安装锚索，然后绑扎钢筋、支模浇筑框架梁混凝土。坡面防护在框架梁施工完成

后进行，先铺设钢筋网，再喷射混凝土。排水系统施工与其他加固措施穿插进行，
确保排水畅通。
2. 难点处理
复杂地质条件下的桩基础施工：由于边坡地质条件复杂，存在破碎带和软弱

夹层，人工挖孔过程中遇到塌孔等问题。采取了加强护壁、缩短每节护壁高度、
及时注浆等措施，保证了桩孔的稳定性和施工安全。
锚索施工精度控制：锚索钻孔要求精度较高，特别是在倾斜的坡面上。采用
高精度的导向钻机，并在施工过程中加强测量和监测，及时调整钻孔方向，确保

锚索的倾角和方位误差在允许范围内。
雨季施工：该地区降雨频繁，雨季施工对边坡加固工程影响较大。制定了详
