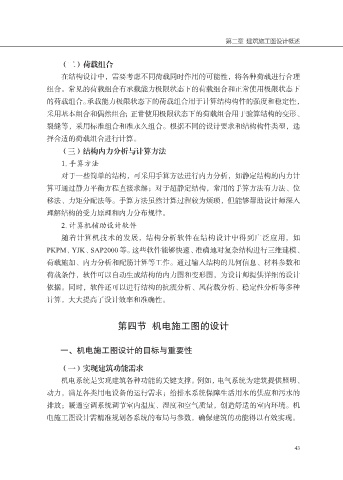

第二章 建筑施工图设计概述

（二）荷载组合
在结构设计中，需要考虑不同荷载同时作用的可能性，将各种荷载进行合理
组合。常见的荷载组合有承载能力极限状态下的荷载组合和正常使用极限状态下

的荷载组合。承载能力极限状态下的荷载组合用于计算结构构件的强度和稳定性，
采用基本组合和偶然组合；正常使用极限状态下的荷载组合用于验算结构的变形、
裂缝等，采用标准组合和准永久组合。根据不同的设计要求和结构构件类型，选
择合适的荷载组合进行计算。

（三）结构内力分析与计算方法
1. 手算方法
对于一些简单的结构，可采用手算方法进行内力分析，如静定结构的内力计
算可通过静力平衡方程直接求解；对于超静定结构，常用的手算方法有力法、位

移法、力矩分配法等。手算方法虽然计算过程较为烦琐，但能够帮助设计师深入
理解结构的受力原理和内力分布规律。
2. 计算机辅助设计软件
随着计算机技术的发展，结构分析软件在结构设计中得到广泛应用，如

PKPM、YJK、SAP2000 等。这些软件能够快速、准确地对复杂结构进行三维建模、
荷载施加、内力分析和配筋计算等工作。通过输入结构的几何信息、材料参数和
荷载条件，软件可以自动生成结构的内力图和变形图，为设计师提供详细的设计
依据。同时，软件还可以进行结构的抗震分析、风荷载分析、稳定性分析等多种

计算，大大提高了设计效率和准确性。

第四节 机电施工图的设计

一、机电施工图设计的目标与重要性

（一）实现建筑功能需求
机电系统是实现建筑各种功能的关键支撑。例如，电气系统为建筑提供照明、

动力，满足各类用电设备的运行需求；给排水系统保障生活用水的供应和污水的
排放；暖通空调系统调节室内温度、湿度和空气质量，创造舒适的室内环境。机
电施工图设计需精准规划各系统的布局与参数，确保建筑的功能得以有效实现。
