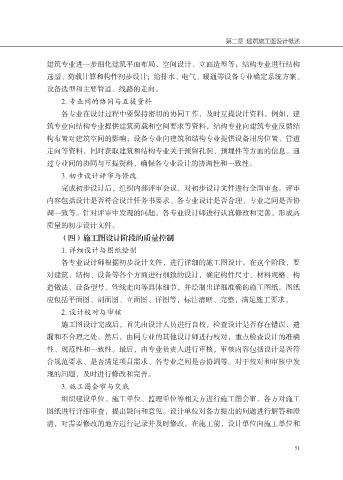

第二章 建筑施工图设计概述

建筑专业进一步细化建筑平面布局、空间设计、立面造型等；结构专业进行结构
选型、荷载计算和构件初步设计；给排水、电气、暖通等设备专业确定系统方案、
设备选型和主要管道、线路的走向。

2. 专业间的协同与互提资料
各专业在设计过程中要保持密切的协同工作，及时互提设计资料。例如，建
筑专业向结构专业提供建筑荷载和空间要求等资料，结构专业向建筑专业反馈结
构布置对建筑空间的影响；设备专业向建筑和结构专业提供设备用房位置、管道

走向等资料，同时获取建筑和结构专业关于预留孔洞、预埋件等方面的信息。通
过专业间的协同与互提资料，确保各专业设计的协调性和一致性。
3. 初步设计评审与修改
完成初步设计后，组织内部评审会议，对初步设计文件进行全面审查。评审

内容包括设计是否符合设计任务书要求、各专业设计是否合理、专业之间是否协
调一致等。针对评审中发现的问题，各专业设计师进行认真修改和完善，形成高
质量的初步设计文件。
（四）施工图设计阶段的质量控制

1. 详细设计与图纸绘制
各专业设计师根据初步设计文件，进行详细的施工图设计。在这个阶段，要
对建筑、结构、设备等各个方面进行细致的设计，确定构件尺寸、材料规格、构
造做法、设备型号、管线走向等具体细节，并绘制出详细准确的施工图纸。图纸

应包括平面图、剖面图、立面图、详图等，标注清晰、完整，满足施工要求。
2. 设计校对与审核
施工图设计完成后，首先由设计人员进行自校，检查设计是否存在错误、遗
漏和不合理之处。然后，由同专业的其他设计师进行校对，重点检查设计的准确

性、规范性和一致性。最后，由专业负责人进行审核，审核内容包括设计是否符
合规范要求、是否满足项目需求、各专业之间是否协调等。对于校对和审核中发
现的问题，及时进行修改和完善。

3. 施工图会审与交底
组织建设单位、施工单位、监理单位等相关方进行施工图会审。各方对施工
图纸进行详细审查，提出疑问和意见。设计单位对各方提出的问题进行解答和澄
清，对需要修改的地方进行记录并及时修改。在施工前，设计单位向施工单位和

51
