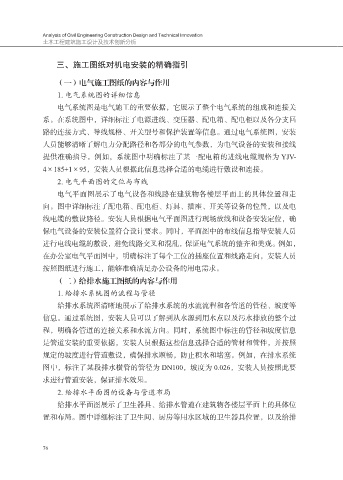

三、施工图纸对机电安装的精确指引

（一）电气施工图纸的内容与作用
1. 电气系统图的详细信息

电气系统图是电气施工的重要依据，它展示了整个电气系统的组成和连接关
系。在系统图中，详细标注了电源进线、变压器、配电箱、配电柜以及各分支回
路的连接方式、导线规格、开关型号和保护装置等信息。通过电气系统图，安装

人员能够清晰了解电力分配路径和各部分的电气参数，为电气设备的安装和接线
提供准确指导。例如，系统图中明确标注了某一配电箱的进线电缆规格为 YJV-
4×185+1×95，安装人员根据此信息选择合适的电缆进行敷设和连接。
2. 电气平面图的定位与布线
电气平面图展示了电气设备和线路在建筑物各楼层平面上的具体位置和走

向。图中详细标注了配电箱、配电柜、灯具、插座、开关等设备的位置，以及电
线电缆的敷设路径。安装人员根据电气平面图进行现场放线和设备安装定位，确
保电气设备的安装位置符合设计要求。同时，平面图中的布线信息指导安装人员

进行电线电缆的敷设，避免线路交叉和混乱，保证电气系统的整齐和美观。例如，
在办公室电气平面图中，明确标注了每个工位的插座位置和线路走向，安装人员
按照图纸进行施工，能够准确满足办公设备的用电需求。
（二）给排水施工图纸的内容与作用
1. 给排水系统图的流程与管径

给排水系统图清晰地展示了给排水系统的水流流程和各管道的管径、坡度等
信息。通过系统图，安装人员可以了解到从水源到用水点以及污水排放的整个过
程，明确各管道的连接关系和水流方向。同时，系统图中标注的管径和坡度信息

是管道安装的重要依据，安装人员根据这些信息选择合适的管材和管件，并按照
规定的坡度进行管道敷设，确保排水顺畅，防止积水和堵塞。例如，在排水系统
图中，标注了某段排水横管的管径为 DN100，坡度为 0.026，安装人员按照此要
求进行管道安装，保证排水效果。
2. 给排水平面图的设备与管道布局

给排水平面图展示了卫生器具、给排水管道在建筑物各楼层平面上的具体位
置和布局。图中详细标注了卫生间、厨房等用水区域的卫生器具位置，以及给排
