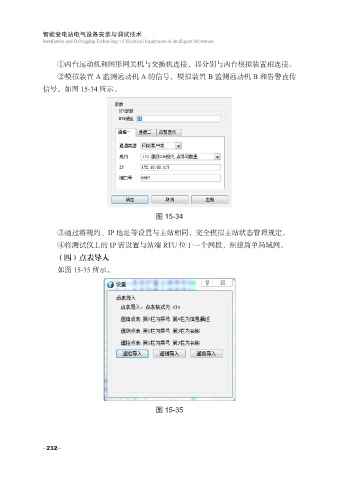

①两台远动机和图形网关机与交换机连接，再分别与两台模拟装置相连接。
②模拟装置 A 监测远动机 A 的信号，模拟装置 B 监测远动机 B 和告警直传
信号。如图 15-34 所示。

图 15-34

③通过将规约、IP 地址等设置与主站相同，完全模拟主站状态管理规定。
④将测试仪上的 IP 需设置与站端 RTU 位于一个网段，组建简单局域网。
（四）点表导入
如图 15-35 所示。

图 15-35
