Page 161 - 数值模拟驱动的高温合金热加工技术

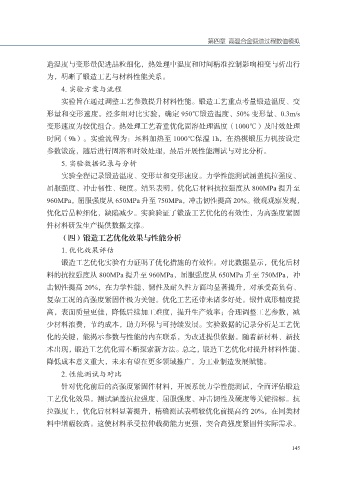

第四章 高温合金锻造过程数值模拟

造温度与变形量促进晶粒细化，热处理中温度和时间精准控制影响相变与析出行
为，明晰了锻造工艺与材料性能关系。

4. 实验方案与流程
实验旨在通过调整工艺参数提升材料性能。锻造工艺重点考量锻造温度、变
形量和变形速度。经多组对比实验，确定 950℃锻造温度、50% 变形量、0.3m/s
变形速度为较优组合。热处理工艺着重优化固溶处理温度（1000℃）及时效处理
时间（9h）。实验流程为：坯料加热至 1000℃保温 1h，在热模锻压力机按设定

参数锻造，随后进行固溶和时效处理，最后开展性能测试与对比分析。
5. 实验数据记录与分析
实验全程记录锻造温度、变形量和变形速度。力学性能测试涵盖抗拉强度、
屈服强度、冲击韧性、硬度。结果表明，优化后材料抗拉强度从 800MPa 提升至

960MPa，屈服强度从 650MPa 升至 750MPa，冲击韧性提高 20%。微观观察发现，
优化后晶粒细化，缺陷减少。实验验证了锻造工艺优化的有效性，为高强度紧固
件材料研发生产提供数据支撑。
（四）锻造工艺优化效果与性能分析

1. 优化效果评估
锻造工艺优化实验有力证明了优化措施的有效性。对比数据显示，优化后材
料的抗拉强度从 800MPa 提升至 960MPa，屈服强度从 650MPa 升至 750MPa，冲
击韧性提高 20%，在力学性能、韧性及耐久性方面均显著提升，对承受高负荷、

复杂工况的高强度紧固件极为关键。优化工艺还带来诸多好处。锻件成形精度提
高，表面质量更佳，降低后续加工难度，提升生产效率；合理调整工艺参数，减
少材料浪费，节约成本，助力环保与可持续发展。实验数据的记录分析是工艺优
化的关键，能揭示参数与性能的内在联系，为改进提供依据。随着新材料、新技

术出现，锻造工艺优化需不断探索新方法。总之，锻造工艺优化对提升材料性能、
降低成本意义重大，未来有望在更多领域推广，为工业制造发展赋能。
2. 性能测试与对比
针对优化前后的高强度紧固件材料，开展系统力学性能测试，全面评估锻造

工艺优化效果。测试涵盖抗拉强度、屈服强度、冲击韧性及硬度等关键指标。抗
拉强度上，优化后材料显著提升，精确测试表明较优化前提高约 20%，在同类材
料中增幅较高。这使材料承受拉伸载荷能力更强，契合高强度紧固件实际需求。

145
