Page 183 - 数值模拟驱动的高温合金热加工技术

第五章 焊接与热处理工艺仿真技术

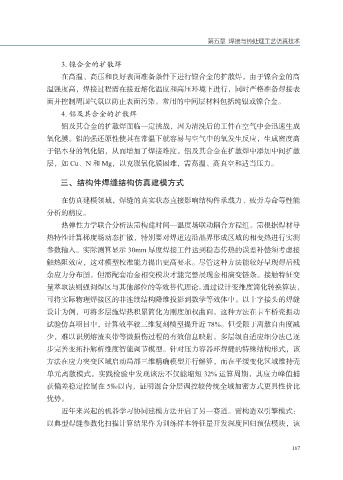

3. 镍合金的扩散焊
在高温、高压和良好表面准备条件下进行镍合金的扩散焊，由于镍合金的高
温强度高，焊接过程需在接近熔化温度和高压环境下进行，同时严格准备焊接表

面并控制周围气氛以防止表面污染。常用的中间层材料包括纯银或镍合金。
4. 铝及其合金的扩散焊
铝及其合金的扩散焊面临一定挑战，因为清洗后的工件在空气中会迅速生成
氧化膜。铝的强还原性使其在常温下就容易与空气中的氧发生反应，生成密度高

于铝本身的氧化铝，从而增加了焊接难度。铝及其合金在扩散焊中添加中间扩散
层，如 Cu、N 和 Mg，以克服氧化膜困难，需高温、高真空和适当压力。

三、结构件焊缝结构仿真建模方式

在仿真建模领域，焊缝的真实状态直接影响结构件承载力、疲劳寿命等性能
分析的精度。
热弹性力学联合分析法需构建时间—温度场联动耦合方程组。需根据焊材导
热特性计算梯度场动态扩散，特别要对焊道边沿晶界形成区域的相变热进行实测

参数输入。实际测算显示 30mm 厚度焊接工件达到稳态传热的误差补偿须考虑接
触热阻效应，这对模型校准能力提出更高要求。尽管这种方法能较好呈现焊后残
余应力分布图，但需配套冶金相变模块才能完整展现金相演变链条。接触特征变
量萃取法则强调焊区与其他部位的等效替代理论。通过设计变维度简化转换算法，

可将实际物理焊接区的非连续结构降维投影到数学等效体中。以十字接头的焊缝
设计为例，可将多层施焊热积累简化为刚度加权曲面。这种方法在卡车桥壳振动
试验仿真项目中，计算效率较三维复刻模型提升近 78%。但受限于离散自由度减
少，难以识别熔渣夹带等微损伤过程的有效信息映射。多层级自适应细分法已逐

步完善变拓扑解析维度智能调节模型。针对压力容器环焊缝的特殊结构形式，该
方法在应力突变区域启动局部三维精确模型并行解算，而在平缓变化区域维持壳
单元离散模式。实践检验中发现该法不仅能缩短 32% 运算周期，其应力峰值捕
获偏差稳定控制在 5‰以内，证明混合分层调控较传统全域加密方式更具性价比

优势。
近年来兴起的机器学习协同建模方法开启了另一赛道。需构造双引擎模式：
以典型焊缝参数化扫描计算结果作为训练样本特征量开发深度回归预估模块，该

167
