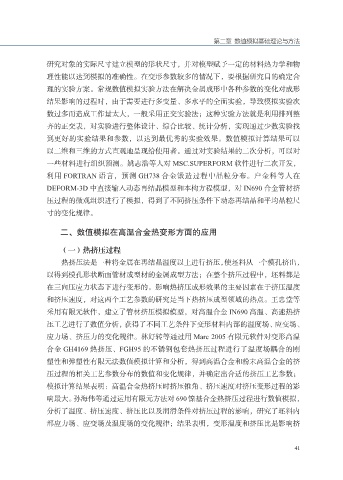

Page 57 - 数值模拟驱动的高温合金热加工技术

第二章 数值模拟基础理论与方法

研究对象的实际尺寸建立模型的形状尺寸，并对模型赋予一定的材料热力学和物
理性能以达到模拟的准确性。在变形参数较多的情况下，要根据研究目的确定合
理的实验方案。常规数值模拟实验方法在解决金属成形中各种参数的变化对成形

结果影响的过程时，由于需要进行多变量、多水平的全面实验，导致模拟实验次
数过多而造成工作量太大，一般采用正交实验法；这种实验方法就是利用排列整
齐的正交表，对实验进行整体设计、综合比较、统计分析，实现通过少数实验找
到更好的实验结果和参数，以达到最优秀的实验效果。数值模拟计算结果可以

以二维和三维的方式直观地呈现给使用者。通过对实验结果的二次分析，可以对
一些材料进行组织预测。姚志浩等人对 MSC.SUPERFORM 软件进行二次开发，
利用 FORTRAN 语言，预测 GH738 合金锻造过程中晶粒分布。户金科等人在
DEFORM-3D 中直接输入动态再结晶模型和本构方程模型，对 IN690 合金管材挤

压过程的微观组织进行了模拟，得到了不同挤压条件下动态再结晶和平均晶粒尺
寸的变化规律。

二、数值模拟在高温合金热变形方面的应用

（一）热挤压过程
热挤压法是一种将金属在再结晶温度以上进行挤压，使坯料从一个模孔挤出，
以得到模孔形状断面管材或型材的金属成型方法；在整个挤压过程中，坯料都是
在三向压应力状态下进行变形的。影响热挤压成形效果的主要因素在于挤压温度

和挤压速度，对这两个工艺参数的研究是当下热挤压成型领域的热点。王忠堂等
采用有限元软件，建立了管材挤压模拟模型，对高温合金 IN690 高温、高速热挤
压工艺进行了数值分析，获得了不同工艺条件下变形材料内部的温度场、应变场、
应力场、挤压力的变化规律。林好转等通过用 Marc 2005 有限元软件对变形高温

合金 GH4169 热挤压、FGH95 的不锈钢包套热挤压过程进行了温度场耦合的刚
塑性和弹塑性有限元法数值模拟计算和分析，得到高温合金和粉末高温合金的挤
压过程的相关工艺参数分布的数值和变化规律，并确定出合适的挤压工艺参数；
模拟计算结果表明：高温合金热挤压时挤压锥角、挤压速度对挤压变形过程的影

响最大。孙海伟等通过运用有限元方法对 690 镍基合金热挤压过程进行数值模拟，
分析了温度、挤压速度、挤压比以及润滑条件对挤压过程的影响，研究了坯料内
部应力场、应变场及温度场的变化规律；结果表明，变形温度和挤压比是影响挤

41
