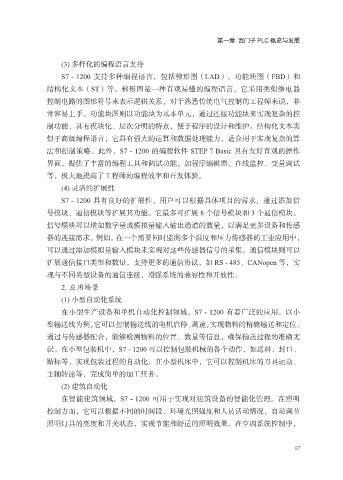

第一章 西门子 PLC 概览与发展

(3) 多样化的编程语言支持
S7 - 1200 支持多种编程语言，包括梯形图（LAD）、功能块图（FBD）和
结构化文本（ST）等。梯形图是一种直观易懂的编程语言，它采用类似继电器

控制电路的图形符号来表示逻辑关系，对于熟悉传统电气控制的工程师来说，非
常容易上手。功能块图则以功能块为基本单元，通过连接功能块来实现复杂的控
制功能，具有模块化、层次分明的特点，便于程序的设计和维护。结构化文本类
似于高级编程语言，它具有强大的运算和数据处理能力，适合用于实现复杂的算

法和控制策略。此外，S7 - 1200 的编程软件 STEP 7 Basic 具有友好直观的操作
界面，提供了丰富的编程工具和调试功能，如程序编辑器、在线监控、变量调试
等，极大地提高了工程师的编程效率和开发体验。
(4) 灵活的扩展性

S7 - 1200 具有良好的扩展性，用户可以根据具体项目的需求，通过添加信
号模块、通信模块等扩展其功能。它最多可扩展 8 个信号模块和 3 个通信模块。
信号模块可以增加数字量或模拟量输入输出通道的数量，以满足更多设备和传感
器的连接需求。例如，在一个需要同时监测多个温度和压力传感器的工业应用中，

可以通过添加模拟量输入模块来实现对这些传感器信号的采集。通信模块则可以
扩展通信接口类型和数量，支持更多的通信协议，如 RS - 485、CANopen 等，实
现与不同类型设备的通信连接，增强系统的兼容性和开放性。

2. 应用场景
(1) 小型自动化系统
在小型生产设备和单机自动化控制领域，S7 - 1200 有着广泛的应用。以小
型输送线为例，它可以控制输送线的电机启停、调速，实现物料的精确输送和定位。
通过与传感器配合，能够检测物料的位置、数量等信息，确保输送过程的准确无

误。在小型包装机中，S7 - 1200 可以控制包装机械的各个动作，如送料、封口、
贴标等，实现包装过程的自动化。在小型机床中，它可以控制机床的刀具运动、
主轴转速等，完成简单的加工任务。
(2) 建筑自动化

在智能建筑领域，S7 - 1200 可用于实现对建筑设备的智能化管理。在照明
控制方面，它可以根据不同的时间段、环境光照强度和人员活动情况，自动调节
照明灯具的亮度和开关状态，实现节能和舒适的照明效果。在空调系统控制中，
