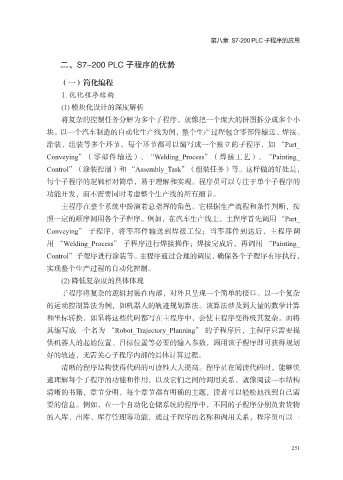

第八章 S7-200 PLC 子程序的应用

二、S7-200 PLC 子程序的优势

（一）简化编程
1. 优化程序结构

(1) 模块化设计的深度解析
将复杂的控制任务分解为多个子程序，就像把一个庞大的拼图拆分成多个小
块。以一个汽车制造的自动化生产线为例，整个生产过程包含零部件输送、焊接、
涂装、组装等多个环节。每个环节都可以编写成一个独立的子程序，如 “Part_

Conveying”（零部件输送）、“Welding_Process”（焊接工艺）、“Painting_
Control”（涂装控制）和 “Assembly_Task”（组装任务）等。这样做的好处是，
每个子程序的逻辑相对简单，易于理解和实现。程序员可以专注于单个子程序的
功能开发，而不需要同时考虑整个生产线的所有细节。

主程序在整个系统中扮演着总指挥的角色。它根据生产流程和条件判断，按
照一定的顺序调用各个子程序。例如，在汽车生产线上，主程序首先调用 “Part_
Conveying” 子程序，将零部件输送到焊接工位；当零部件到达后，主程序调
用 “Welding_Process” 子程序进行焊接操作；焊接完成后，再调用 “Painting_

Control” 子程序进行涂装等。主程序通过合理的调度，确保各个子程序有序执行，
实现整个生产过程的自动化控制。
(2) 降低复杂度的具体体现
子程序将复杂的逻辑封装在内部，对外只呈现一个简单的接口。以一个复杂

的运动控制算法为例，如机器人的轨迹规划算法。该算法涉及到大量的数学计算
和坐标转换，如果将这些代码都写在主程序中，会使主程序变得极其复杂。而将
其编写成一个名为 “Robot_Trajectory_Planning” 的子程序后，主程序只需要提

供机器人的起始位置、目标位置等必要的输入参数，调用该子程序即可获得规划
好的轨迹，无需关心子程序内部的具体计算过程。
清晰的程序结构使得代码的可读性大大提高。程序员在阅读代码时，能够快
速理解每个子程序的功能和作用，以及它们之间的调用关系。就像阅读一本结构
清晰的书籍，章节分明，每个章节都有明确的主题，读者可以轻松地找到自己需

要的信息。例如，在一个自动化仓储系统的程序中，不同的子程序分别负责货物
的入库、出库、库存管理等功能，通过子程序的名称和调用关系，程序员可以一
