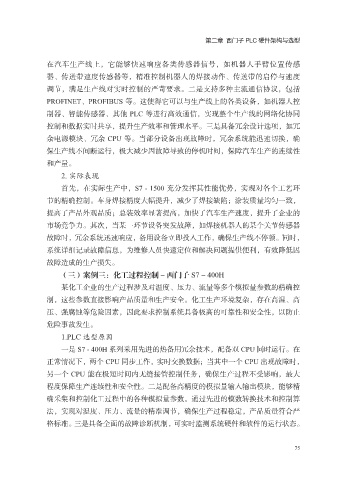

第二章 西门子 PLC 硬件架构与选型

在汽车生产线上，它能够快速响应各类传感器信号，如机器人手臂位置传感
器、传送带速度传感器等，精准控制机器人的焊接动作、传送带的启停与速度
调节，满足生产线对实时控制的严苛要求。二是支持多种主流通信协议，包括

PROFINET、PROFIBUS 等。这使得它可以与生产线上的各类设备，如机器人控
制器、智能传感器、其他 PLC 等进行高效通信，实现整个生产线的网络化协同
控制和数据实时共享，提升生产效率和管理水平。三是具备冗余设计选项，如冗
余电源模块、冗余 CPU 等。当部分设备出现故障时，冗余系统能迅速切换，确

保生产线不间断运行，极大减少因故障导致的停机时间，保障汽车生产的连续性
和产量。
2. 实际表现
首先，在实际生产中，S7 - 1500 充分发挥其性能优势，实现对各个工艺环

节的精确控制。车身焊接精度大幅提升，减少了焊接缺陷；涂装质量均匀一致，
提高了产品外观品质；总装效率显著提高，加快了汽车生产速度，提升了企业的
市场竞争力。其次，当某一环节设备突发故障，如焊接机器人的某个关节传感器
故障时，冗余系统迅速响应，备用设备立即投入工作，确保生产线不停顿。同时，

系统详细记录故障信息，为维修人员快速定位和解决问题提供便利，有效降低因
故障造成的生产损失。
（三）案例三：化工过程控制 - 西门子 S7 - 400H
某化工企业的生产过程涉及对温度、压力、流量等多个模拟量参数的精确控

制，这些参数直接影响产品质量和生产安全。化工生产环境复杂，存在高温、高
压、强腐蚀等危险因素，因此要求控制系统具备极高的可靠性和安全性，以防止
危险事故发生。
1.PLC 选型原因

一是 S7 - 400H 系列采用先进的热备用冗余技术，配备双 CPU 同时运行。在
正常情况下，两个 CPU 同步工作，实时交换数据；当其中一个 CPU 出现故障时，
另一个 CPU 能在极短时间内无缝接管控制任务，确保生产过程不受影响，最大
程度保障生产连续性和安全性。二是配备高精度的模拟量输入输出模块，能够精

确采集和控制化工过程中的各种模拟量参数。通过先进的模数转换技术和控制算
法，实现对温度、压力、流量的精准调节，确保生产过程稳定，产品质量符合严
格标准。三是具备全面的故障诊断机制，可实时监测系统硬件和软件的运行状态。
