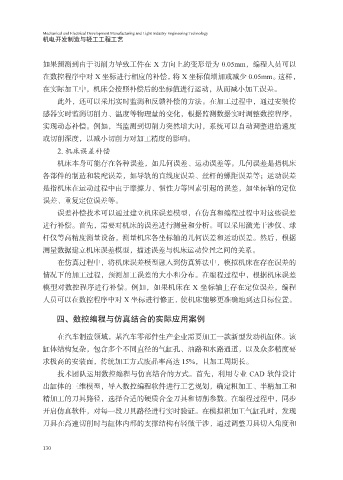

如果预测到由于切削力导致工件在 X 方向上的变形量为 0.05mm，编程人员可以
在数控程序中对 X 坐标进行相应的补偿，将 X 坐标值增加或减少 0.05mm。这样，
在实际加工中，机床会按照补偿后的坐标值进行运动，从而减小加工误差。

此外，还可以采用实时监测和反馈补偿的方法。在加工过程中，通过安装传
感器实时监测切削力、温度等物理量的变化，根据监测数据实时调整数控程序，
实现动态补偿。例如，当监测到切削力突然增大时，系统可以自动调整进给速度
或切削深度，以减小切削力对加工精度的影响。

2. 机床误差补偿
机床本身可能存在各种误差，如几何误差、运动误差等。几何误差是指机床
各部件的制造和装配误差，如导轨的直线度误差、丝杆的螺距误差等；运动误差
是指机床在运动过程中由于摩擦力、惯性力等因素引起的误差，如坐标轴的定位

误差、重复定位误差等。
误差补偿技术可以通过建立机床误差模型，在仿真和编程过程中对这些误差
进行补偿。首先，需要对机床的误差进行测量和分析。可以采用激光干涉仪、球
杆仪等高精度测量设备，测量机床各坐标轴的几何误差和运动误差。然后，根据

测量数据建立机床误差模型，描述误差与机床运动位置之间的关系。
在仿真过程中，将机床误差模型融入到仿真算法中，模拟机床在存在误差的
情况下的加工过程，预测加工误差的大小和分布。在编程过程中，根据机床误差
模型对数控程序进行补偿。例如，如果机床在 X 坐标轴上存在定位误差，编程

人员可以在数控程序中对 X 坐标进行修正，使机床能够更准确地到达目标位置。

四、数控编程与仿真结合的实际应用案例

在汽车制造领域，某汽车零部件生产企业需要加工一款新型发动机缸体。该

缸体结构复杂，包含多个不同直径的气缸孔、油路和水路通道，以及众多精度要
求极高的安装面，传统加工方式废品率高达 15%，且加工周期长。
技术团队运用数控编程与仿真结合的方式。首先，利用专业 CAD 软件设计
出缸体的三维模型，导入数控编程软件进行工艺规划，确定粗加工、半精加工和

精加工的刀具路径，选择合适的硬质合金刀具和切削参数。在编程过程中，同步
开启仿真软件，对每一段刀具路径进行实时验证。在模拟粗加工气缸孔时，发现
刀具在高速切削时与缸体内部的支撑结构有轻微干涉，通过调整刀具切入角度和
