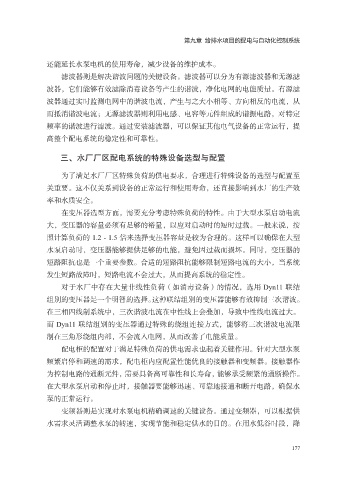

第九章 给排水项目的配电与自动化控制系统

还能延长水泵电机的使用寿命，减少设备的维护成本。
滤波器则是解决谐波问题的关键设备。滤波器可以分为有源滤波器和无源滤
波器，它们能够有效滤除消毒设备等产生的谐波，净化电网的电能质量。有源滤

波器通过实时监测电网中的谐波电流，产生与之大小相等、方向相反的电流，从
而抵消谐波电流；无源滤波器则利用电感、电容等元件组成的谐振电路，对特定
频率的谐波进行滤波。通过安装滤波器，可以保证其他电气设备的正常运行，提
高整个配电系统的稳定性和可靠性。

三、水厂厂区配电系统的特殊设备选型与配置

为了满足水厂厂区特殊负荷的供电要求，合理进行特殊设备的选型与配置至
关重要。这不仅关系到设备的正常运行和使用寿命，还直接影响到水厂的生产效

率和水质安全。
在变压器选型方面，需要充分考虑特殊负荷的特性。由于大型水泵启动电流
大，变压器的容量必须有足够的裕量，以应对启动时的短时过载。一般来说，按
照计算负荷的 1.2 - 1.5 倍来选择变压器容量是较为合理的。这样可以确保在大型

水泵启动时，变压器能够提供足够的电能，避免因过载而损坏。同时，变压器的
短路阻抗也是一个重要参数。合适的短路阻抗能够限制短路电流的大小，当系统
发生短路故障时，短路电流不会过大，从而提高系统的稳定性。
对于水厂中存在大量非线性负荷（如消毒设备）的情况，选用 Dyn11 联结

组别的变压器是一个明智的选择。这种联结组别的变压器能够有效抑制三次谐波。
在三相四线制系统中，三次谐波电流在中性线上会叠加，导致中性线电流过大。
而 Dyn11 联结组别的变压器通过特殊的绕组连接方式，能够将三次谐波电流限
制在三角形绕组内部，不会流入电网，从而改善了电能质量。

配电柜的配置对于满足特殊负荷的供电需求也起着关键作用。针对大型水泵
频繁启停和调速的需求，配电柜内应配置性能优良的接触器和变频器。接触器作
为控制电路的通断元件，需要具备高可靠性和长寿命，能够承受频繁的通断操作。
在大型水泵启动和停止时，接触器要能够迅速、可靠地接通和断开电路，确保水

泵的正常运行。
变频器则是实现对水泵电机精确调速的关键设备。通过变频器，可以根据供
水需求灵活调整水泵的转速，实现节能和稳定供水的目的。在用水低谷时段，降
