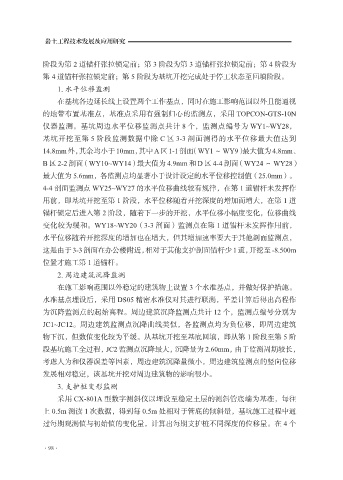

岩土工程技术发展及应用研究

阶段为第 2 道锚杆张拉锁定前；第 3 阶段为第 3 道锚杆张拉锁定前；第 4 阶段为
第 4 道锚杆张拉锁定前；第 5 阶段为基坑开挖完成处于停工状态至回填阶段。

1. 水平位移监测
在基坑各边延长线上设置两个工作基点，同时在施工影响范围以外且能通视
的地带布置基准点，基准点采用有强制归心的监测点，采用 TOPCON-GTS-10N
仪器监测。基坑周边水平位移监测点共计 8 个，监测点编号为 WY1~WY28，
基坑开挖至第 5 阶段监测数据中除 C 区 3-3 剖面测得的水平位移最大值达到

14.8mm外，其余均小于10mm，其中A区1-1剖面（WY1～WY9）最大值为4.8mm、
B 区 2-2 剖面（WY10~WY14）最大值为 4.9mm 和 D 区 4-4 剖面（WY24 ～ WY28）
最大值为 5.6mm，各监测点均显著小于设计设定的水平位移控制值（25.0mm）。
4-4 剖面监测点 WY25~WY27 的水平位移曲线较有规律，在第 1 道锚杆未发挥作

用前，即基坑开挖至第 1 阶段，水平位移随着开挖深度的增加而增大，在第 1 道
锚杆锁定后进入第 2 阶段，随着下一步的开挖，水平位移小幅度变化，位移曲线
变化较为缓和。WY18~WY20（3-3 剖面）监测点在第 1 道锚杆未发挥作用前，
水平位移随着开挖深度的增加也在增大，但其增加速率要大于其他剖面监测点，
这是由于3-3剖面在办公楼附近，相对于其他支护剖面锚杆少1道，开挖至-8.500m

位置才施工第 1 道锚杆。
2. 周边建筑沉降监测
在施工影响范围以外稳定的建筑物上设置 3 个水准基点，并做好保护措施。

水准基点埋设后，采用 DS05 精密水准仪对其进行联测，平差计算后得出高程作
为沉降监测点的起始高程。周边建筑沉降监测点共计 12 个，监测点编号分别为
JC1~JC12。周边建筑监测点沉降曲线类似，各监测点均为负位移，即周边建筑
物下沉，但数值变化较为平缓。从基坑开挖至基底回填，即从第 1 阶段至第 5 阶

段基坑施工全过程，JC2 监测点沉降最大，沉降量为 2.60mm，由于监测周期较长，
考虑人为和仪器误差等因素，周边建筑沉降量微小，周边建筑监测点的竖向位移
发展相对稳定，该基坑开挖对周边建筑物的影响很小。

3. 支护桩变形监测
采用 CX-801A 型数字测斜仪以埋设至稳定土层的测斜管底端为基准，每往
上 0.5m 测读 1 次数据，得到每 0.5m 处相对于管底的倾斜量，基坑施工过程中通
过每期观测值与初始值的变化量，计算出每期支护桩不同深度的位移量。在 4 个
