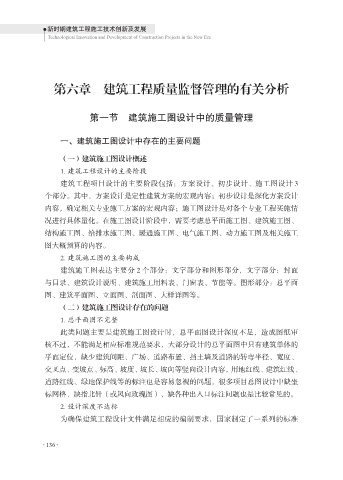

第六章 建筑工程质量监督管理的有关分析

第一节 建筑施工图设计中的质量管理

一、建筑施工图设计中存在的主要问题

（一）建筑施工图设计概述
1. 建筑工程设计的主要阶段

建筑工程项目设计的主要阶段包括：方案设计、初步设计、施工图设计 3
个部分。其中，方案设计是定性建筑方案的宏观内容；初步设计是深化方案设计
内容，确定相关专业施工方案的宏观内容；施工图设计是对各个专业工程买施情
况进行具体量化。在施工图设计阶段中，需要考虑总平面施工图、建筑施工图、

结构施工图、给排水施工图、暖通施工图、电气施工图、动力施工图及相关施工
图大概预算的内容。
2. 建筑施工图的主要构成
建筑施工图表达主要分 2 个部分：文字部分和图形部分，文字部分：封面

与目录、建筑设计说明、建筑施工用料表、门窗表、节能等。图形部分：总平面
图、建筑平面图、立面图、剖面图、大样详图等。
（二）建筑施工图设计存在的问题
1. 总平面图不完整

此类问题主要是建筑施工图设计时，总平面图设计深度不足，造成图纸审
核不过，不能满足相应标准规范要求，大部分设计的总平面图中只有建筑单体的
平面定位，缺少建筑间距、广场、道路布置、挡土墙及道路的转弯半径、宽度、
交叉点、变坡点、标高、坡度、坡长、坡向等竖向设计内容，用地红线、建筑红线、

道路红线、绿地保护线等的标注也是容易忽视的问题，很多项目总图设计中缺坐
标网格、缺指北针（或风向玫瑰图）、缺各种出入口标注问题也是比较常见的。
2. 设计深度不达标
为确保建筑工程设计文件满足相应的编制要求，囯家制定了一系列的标准
