Page 90 - 现代文物保护与修复技术研究

Research on Modern Cultural Relics Protection and Restoration Technology
现代文物保护与修复技术研究

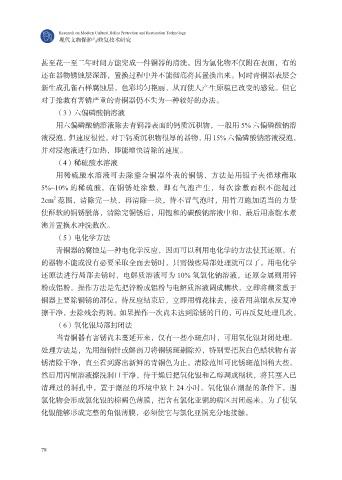

甚至花一至二年时间方能完成一件铜器的清洗。因为氯化物不仅附在表面，有的
还在器物锈蚀层深部，置换过程中并不能彻底将其置换出来。同时青铜器表层会
新生成孔雀石样腐蚀层，色彩均匀艳丽，从而使人产生原貌已改变的感觉。但它
对于抢救有害锈严重的青铜器仍不失为一种较好的办法。

（3）六偏磷酸钠溶液
用六偏磷酸钠溶液除去青铜器表面的钙质沉积物，一般用 5% 六偏磷酸钠溶
液浸泡，但速度很慢。对于钙质沉积物很厚的器物，用 15% 六偏磷酸钠溶液浸泡，
并对浸泡液进行加热，即能增快清除的速度。

（4）稀硫酸水溶液
用稀硫酸水溶液可去除鎏金铜器外表的铜锈，方法是用镊子夹棉球蘸取
5%~10% 的稀硫酸，在铜锈处涂敷，即有气泡产生，每次涂敷面积不能超过
2
2cm 范围，清除完一块，再清除一块，待不冒气泡时，用竹刀施加适当的力量
使酥软的铜锈脱落，清除完铜锈后，用饱和的碳酸钠溶液中和，最后用蒸馏水煮
沸并置换水冲洗数次。
（5）电化学方法
青铜器的腐蚀是一种电化学反应，因而可以利用电化学的方法使其还原。有

的器物不能或没有必要采取全面去锈时，只需做些局部处理就可以了。用电化学
还原法进行局部去锈时，电解质溶液可为 10% 氢氧化钠溶液，还原金属则用锌
粉或铝粉。操作方法是先把锌粉或铝粉与电解质溶液调成糊状，立即将糊浆敷于
铜器上要除铜锈的部位。待反应结束后，立即用棉花抹去，接着用蒸馏水反复冲

擦干净，去除残余药剂。如果操作一次尚未达到除锈的目的，可再反复处理几次。
（6）氧化银局部封闭法
当青铜器有害锈尚未蔓延开来，仅有一些小斑点时，可用氧化银封闭处理。
处理方法是，先用细钢针或解剖刀将铜锈斑剔除掉，特别要把灰白色蜡状物有害

锈清除干净，直至看到露出新鲜的青铜色为止。清除范围可比锈斑范围稍大些。
然后用丙酮溶液擦洗洞口干净，待干燥后把氧化银和乙醇调成糊状，将其塞入已
清理过的洞孔中，置于潮湿的环境中放上 24 小时。氧化银在潮湿的条件下，遇
氯化物会形成氯化银的棕褐色薄膜，把含有氯化亚铜的病区封闭起来。为了使氧

化银能够形成完整的角银薄膜，必须使它与氯化亚铜充分地接触。

78
