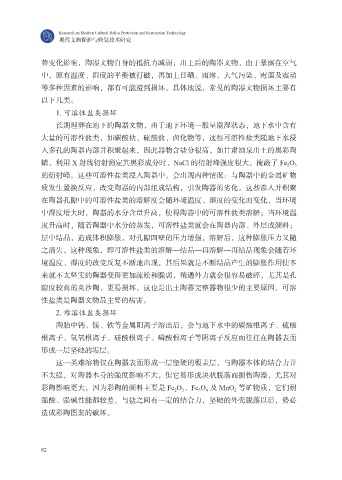

Page 94 - 现代文物保护与修复技术研究

Research on Modern Cultural Relics Protection and Restoration Technology
现代文物保护与修复技术研究

替变化影响，陶器文物自身的抵抗力减弱；出土后的陶器文物，由于暴露在空气
中，原有温度、湿度的平衡被打破，再加上日晒、雨淋、大气污染、霉菌及震动
等多种因素的影响，都有可能遭到损坏。具体地说，常见的陶器文物损坏主要有
以下几类。

1. 可溶性盐类损坏
长期埋葬在地下的陶器文物，由于地下环境一般呈潮湿状态，地下水中含有
大量的可溶性盐类，如碳酸盐、硫酸盐、卤化物等，这些可溶性盐类随地下水浸
入多孔的陶器内部并积聚起来，因此器物含盐分很高，如甘肃酒泉出土的黑彩陶

罐，利用 X 射线衍射测定其黑彩成分时，NaCl 的衍射峰强度很大，掩蔽了 Fe 2 O 3
的衍射峰。这些可溶性盐类浸入陶器中，会出现两种情况：与陶器中的金属矿物
质发生置换反应，改变陶器的内部组成结构，引发陶器的劣化。这些渗入并积聚
在陶器孔隙中的可溶性盐类的溶解度会随环境温度、湿度的变化而变化，当环境

中湿度增大时，陶器的水分含量升高，使得陶器中的可溶性盐类溶解；当环境温
度升高时，随着陶器中水分的蒸发，可溶性盐类就会在陶器内部、外层或颜料；
层中结晶，造成体积膨胀，对孔隙四壁的压力增强，溶解后，这种膨胀压力又随
之消失。这种现象，即可溶性盐类的溶解—结晶—再溶解—再结晶现象会随着环

境温度、湿度的改变反复不断地出现，其后果就是不断结晶产生的膨胀作用使本
来就不太坚实的陶器变得更加疏松和脆弱，稍遇外力就会很容易破碎，尤其是孔
隙度较高的夹沙陶，更易损坏，这也是出土陶器完整器物很少的主要原因。可溶
性盐类是陶器文物最主要的病害。

2. 难溶性盐类损坏
陶胎中钙、镁、铁等金属阳离子溶出后，会与地下水中的碳酸根离子、硫酸
根离子、氢氧根离子、硅酸根离子、磷酸根离子等阴离子反应而往往在陶器表面
形成一层坚硬的垢层。

这一类难溶物仅在陶器表面形成一层坚硬的覆盖层，与陶器本体的结合力并
不太强，对陶器本身的强度影响不大，但它易形成块状脱落而损伤陶器，尤其对
彩陶影响更大，因为彩陶的颜料主要是 Fe 2 O 3 、Fe 3 O 4 及 MnO 2 等矿物质，它们耐
强酸、强碱性能都较差，与盐之间有一定的结合力，坚硬的外壳脱落以后，势必

造成彩陶图案的破坏。

82
