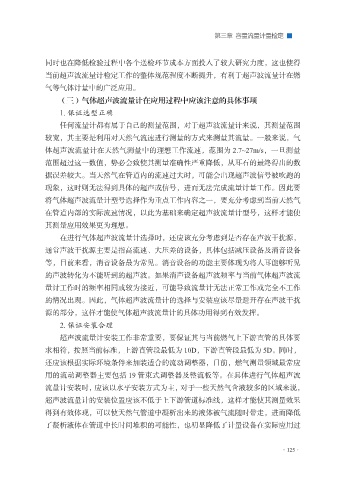

Page 137 - 质量检测与计量检测技术研究

第三章 容量流量计量检定 ■

同时也在降低检验过程中各个送检环节成本方面投入了较大研究力度，这也使得
当前超声波流量计检定工作的整体规范程度不断提升，有利于超声波流量计在燃
气等气体计量中的广泛应用。
（三）气体超声波流量计在应用过程中应该注意的具体事项

1. 保证选型正确
任何流量计都有属于自己的测量范围，对于超声波流量计来说，其测量范围
较宽，其主要是利用对天然气流速进行测量的方式来测量其流量。一般来说，气
体超声波流量计在天然气测量中的理想工作流速，范围为 2.7~27m/s，一旦测量

范围超过这一数值，势必会致使其测量准确性严重降低，从耳石的最终得出的数
据误差较大。当天然气在管道内的流速过大时，可能会出现超声波信号被吹跑的
现象，这时则无法得到具体的超声或信号，进而无法完成流量计量工作。因此要
将气体超声波流量计型号选择作为重点工作内容之一，要充分考虑到当前天然气

在管道内部的实际流速情况，以此为基础来确定超声波流量计型号，这样才能使
其测量应用效果更为理想。
在进行气体超声波流量计选择时，还应该充分考虑到是否存在声波干扰源，
通常声波干扰源主要是指高流速、大压差的设备，具体包括减压设备及消音设备

等，目前来看，消音设备最为常见。消音设备的功能主要体现为将人耳能够听见
的声波转化为不能听到的超声波。如果消声设备超声波频率与当前气体超声波流
量计工作时的频率相同或较为接近，可能导致流量计无法正常工作或完全不工作
的情况出现。因此，气体超声波流量计的选择与安装应该尽量避开存在声波干扰

源的部分，这样才能使气体超声波流量计的具体功用得到有效发挥。
2. 保证安装合理
超声波流量计安装工作非常重要，要保证其与当前燃气上下游直管的具体要
求相符，按照当前标准，上游直管段最低为 10D，下游直管段最低为 5D。同时，

还应该根据实际环境条件来加装适合的流动调整器，目前，燃气测量领域最常应
用的流动调整器主要包括 19 管束式调整器及整流板等。在具体进行气体超声波
流量计安装时，应该以水平安装方式为主，对于一些天然气含液较多的区域来说，
超声波流量计的安装位置应该不低于上下游管道标准线，这样才能使其测量效果

得到有效体现，可以使天然气管道中凝析出来的液体被气流随时带走，进而降低
了凝析液体在管道中长时间堆积的可能性，也明显降低了计量设备在实际应用过

·125·
