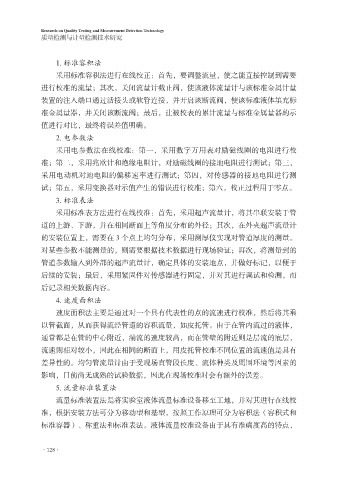

质量检测与计量检测技术研究

1. 标准容积法
采用标准容积法进行在线校正：首先，要调整流量，使之能直接控制到需要
进行校准的流量；其次，关闭流量计截止阀，使该液体流量计与该标准金属计量
装置的注入端口通过活接头或软管连接，并开启该断流阀，使该标准液体填充标

准金属量器，并关闭该断流阀；最后，让被校表的累计流量与标准金属量器的示
值进行对比，最终将误差值明确。
2. 电参数法
采用电参数法在线校准：第一，采用数字万用表对励磁线圈的电阻进行校

准；第二，采用兆欧计和绝缘电阻计，对励磁线圈的接地电阻进行测试；第三，
采用电动机对地电阻的偏移速率进行测试；第四，对传感器的接地电阻进行测
试；第五，采用变换器对示值产生的错误进行校准；第六，校正过程用于零点。
3. 标准表法

采用标准表方法进行在线校准：首先，采用超声流量计，将其串联安装于管
道的上游、下游，并在相同断面上等角度分布的外径；其次，在外夹超声流量计
的安装位置上，需要在 3 个点上均匀分布，采用测厚仪实现对管道厚度的测量。
对某些参数不能测量的，则需要根据技术数据进行现场验证；再次，将测量到的

管道参数输入到外部的超声流量计，确定具体的安装地点，并做好标记，以便于
后续的安装；最后，采用紧固件对传感器进行固定，并对其进行调试和检测，而
后记录相关数据内容。
4. 速度面积法

速度面积法主要是通过对一个具有代表性的点的流速进行校准，然后将其乘
以管截面，从而获得流经管道的容积流量，如皮托管。由于在管内流过的液体，
通常都是在管的中心附近，湍流的速度较高，而在管壁的附近则是层流的底层，
流速则相对较小，因此在相同的断面上，用皮托管校准不同位置的流速值是具有

差异性的。均匀管流量计由于受现场直管段长度、流体种类及周围环境等因素的
影响，目前尚无成熟的试验数据，因此在现场校准时会有额外的误差。
5. 流量标准装置法
流量标准装置法是将实验室液体流量标准设备移至工地，并对其进行在线校

准，根据安装方法可分为移动型和基型，按照工作原理可分为容积法（容积式和
标准容器）、称重法和标准表法。液体流量校准设备由于具有准确度高的特点，

·128·
