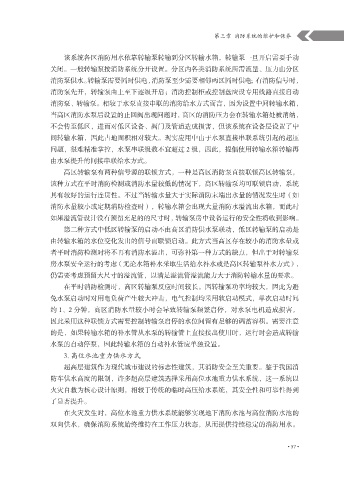

第三章 消防系统的维护和保养

该系统各区消防用水依靠转输泵转输到分区转输水箱，转输泵一旦开启需要手动
关闭。一般转输泵按消防系统分开设置。分区内各类消防系统所需流量、压力由分区
消防泵供水。转输泵需要同时供电，消防泵至少需要相邻两区同时供电；有消防信号时，
消防泵先开，转输泵由上至下逐级开启；消防控制柜或控制盘应设专用线路直接启动

消防泵、转输泵。相较于水泵直接串联的消防给水方式而言，因为设置中间转输水箱，
当高区消防水泵后设置的止回阀出现问题时，高区的消防压力会在转输水箱处被消纳，
不会传至低区，进而对低区设备、阀门及管道造成损害，但该系统在设备层设置了中
间转输水箱，因此占地面积相对较大。现实应用中由于水泵直接串联系统引起的超压

问题，很难精准掌控，水泵串联级数不宜超过 2 级，因此，提倡使用转输水箱转输再
由水泵提升的间接串联给水方式。
高区转输泵有两种信号源的联锁方式，一种是高区消防泵直接联锁高区转输泵，
该种方式在平时消防检测或消防水量较低的情况下，高区转输泵均可联锁启动，系统

具有较好的运行连贯性。不过当转输水量大于实际消防末端出水量的情况发生时（如
消防水量较小或定期消防检查时），转输水箱会出现大量消防水溢流出水箱，而此时
如果溢流管设计没有预留充足的的尺寸时，转输泵房中设备运行的安全性将收到影响。
第二种方式中低区转输泵的启动不由高区消防供水泵联动，低区转输泵的启动是

由转输水箱的水位变化发出的信号而联锁启动。此方式当高区存在较小的消防水量或
者平时消防检测时将不再有消防水溢出，可弥补第一种方式的缺点，但出于对转输泵
房水泵安全运行的考虑（无论水箱补水采取生活给水补水或是高区转输泵补水方式），
仍需要考虑预留大尺寸的溢流管，以满足溢流管溢流能力大于消防转输水量的要求。

在平时消防检测时，高区转输泵反应时间较长。因转输泵功率均较大，因此为避
免水泵启动时对用电负荷产生较大冲击，电气控制均采用软启动模式，单次启动时间
约 1、2 分钟，高区消防水量较小时会导致转输泵频繁启停，对水泵电机造成损害，
因此采用这种联锁方式需要控制转输泵启停的水位间留有足够的调蓄容积。需要注意

的是，如果转输水箱的补水管从水泵的转输管上直接接出使用时，运行时会造成转输
水泵的自动停泵，因此转输水箱的自动补水管应单独设置。
3. 高位水池重力供水方式
超高层建筑作为现代城市建设的标志性建筑，其消防安全至关重要。鉴于我国消

防车供水高度的限制，许多超高层建筑选择采用高位水池重力供水系统，这一系统以
火灾自救为核心设计原则，相较于传统的临时高压给水系统，其安全性和可靠性得到
了显著提升。
在火灾发生时，高位水池重力供水系统能够实现地下消防水池与高位消防水池的

双向供水，确保消防系统始终维持在工作压力状态，从而提供持续稳定的消防用水。

• 57 •
