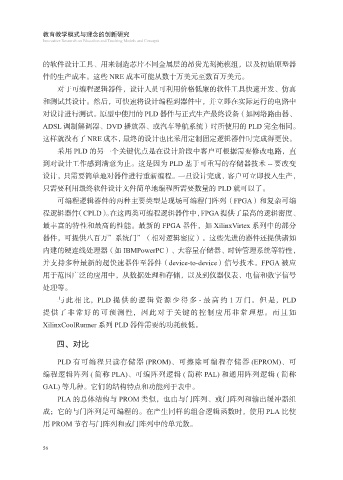

的软件设计工具、用来制造芯片不同金属层的昂贵光刻掩模组，以及初始原型器
件的生产成本。这些 NRE 成本可能从数十万美元至数百万美元。
对于可编程逻辑器件，设计人员可利用价格低廉的软件工具快速开发、仿真
和测试其设计。然后，可快速将设计编程到器件中，并立即在实际运行的电路中
对设计进行测试。原型中使用的 PLD 器件与正式生产最终设备（如网络路由器、
ADSL 调制解调器、DVD 播放器、或汽车导航系统）时所使用的 PLD 完全相同。
这样就没有了 NRE 成本，最终的设计也比采用定制固定逻辑器件时完成得更快。
采用 PLD 的另一个关键优点是在设计阶段中客户可根据需要修改电路，直
到对设计工作感到满意为止。这是因为 PLD 基于可重写的存储器技术 -- 要改变
设计，只需要简单地对器件进行重新编程。一旦设计完成，客户可立即投入生产，
只需要利用最终软件设计文件简单地编程所需要数量的 PLD 就可以了。
可编程逻辑器件的两种主要类型是现场可编程门阵列（FPGA）和复杂可编
程逻辑器件（CPLD）。在这两类可编程逻辑器件中，FPGA提供了最高的逻辑密度、
最丰富的特性和最高的性能。最新的 FPGA 器件，如 XilinxVirtex 系列中的部分
器件，可提供八百万”系统门”（相对逻辑密度）。这些先进的器件还提供诸如
内建的硬连线处理器（如 IBMPowerPC）、大容量存储器、时钟管理系统等特性，
并支持多种最新的超快速器件至器件（device-to-device）信号技术。FPGA 被应
用于范围广泛的应用中，从数据处理和存储，以及到仪器仪表、电信和数字信号
处理等。
与此相比，PLD 提供的逻辑资源少得多 - 最高约 1 万门。但是，PLD
提供了非常好的可预测性，因此对于关键的控制应用非常理想。而且如
XilinxCoolRunner 系列 PLD 器件需要的功耗极低。
四、对比
PLD 有可编程只读存储器 (PROM)、可擦除可编程存储器 (EPROM)、可
编程逻辑阵列 ( 简称 PLA)、可编阵列逻辑 ( 简称 PAL) 和通用阵列逻辑 ( 简称
GAL) 等几种。它们的结构特点和功能列于表中。
PLA 的总体结构与 PROM 类似，也由与门阵列、或门阵列和输出缓冲器组
成；它的与门阵列是可编程的。在产生同样的组合逻辑函数时，使用 PLA 比使
用 PROM 节省与门阵列和或门阵列中的单元数。
