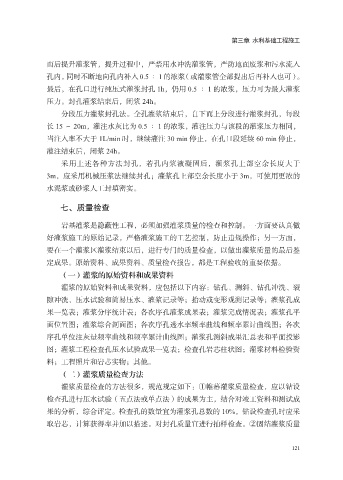

Page 129 - 新时期水利工程施工管理及技术应用

第三章 水利基础工程施工

而后提升灌浆管，提升过程中，严禁用水冲洗灌浆管，严防地面废浆和污水流入
孔内，同时不断地向孔内补入 0.5 ∶ 1 的浓浆（或灌浆管全部提出后再补入也可）。
最后，在孔口进行纯压式灌浆封孔 1h，仍用 0.5 ∶ 1 的浓浆，压力可为最大灌浆

压力。封孔灌浆结束后，闭浆 24h。
分段压力灌浆封孔法。全孔灌浆结束后，自下而上分段进行灌浆封孔，每段
长 15 ～ 20m，灌注水灰比为 0.5 ∶ 1 的浓浆，灌注压力与该段的灌浆压力相同，
当注入率不大于 1L/min 时，继续灌注 30 min 停止，在孔口段延续 60 min 停止，

灌注结束后，闭浆 24h。
采用上述各种方法封孔，若孔内浆液凝固后，灌浆孔上部空余长度大于
3m，应采用机械压浆法继续封孔；灌浆孔上部空余长度小于 3m，可使用更浓的

水泥浆或砂浆人工封填密实。

七、质量检查

岩基灌浆是隐蔽性工程，必须加强灌浆质量的检查和控制。一方面要认真做
好灌浆施工的原始记录，严格灌浆施工的工艺控制，防止违规操作；另一方面，

要在一个灌浆区灌浆结束以后，进行专门的质量检查，以做出灌浆质量的最后鉴
定成果。原始资料、成果资料、质量检查报告，都是工程验收的重要依据。
（一）灌浆的原始资料和成果资料

灌浆的原始资料和成果资料，应包括以下内容：钻孔、测斜、钻孔冲洗、裂
隙冲洗、压水试验和简易压水、灌浆记录等；抬动或变形观测记录等；灌浆孔成
果一览表；灌浆分序统计表；各次序孔灌浆成果表；灌浆完成情况表；灌浆孔平
面位置图；灌浆综合剖面图；各次序孔透水率频率曲线和频率累计曲线图；各次
序孔单位注灰量频率曲线和频率累计曲线图；灌浆孔测斜成果汇总表和平面投影

图；灌浆工程检查孔压水试验成果一览表；检查孔岩芯柱状图；灌浆材料检验资
料；工程照片和岩芯实物；其他。
（二）灌浆质量检查方法

灌浆质量检查的方法很多，规范规定如下：①帷幕灌浆质量检查，应以钻设
检查孔进行压水试验（五点法或单点法）的成果为主，结合对竣工资料和测试成
果的分析，综合评定。检查孔的数量宜为灌浆孔总数的 10%，钻设检查孔时应采
取岩芯，计算获得率并加以描述。对封孔质量宜进行抽样检查。②固结灌浆质量

121
