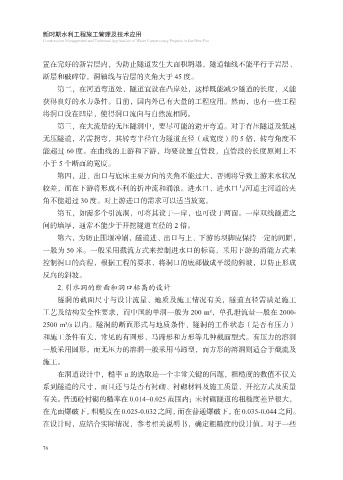

置在完好的新岩层内，为防止隧道发生大面积坍塌，隧道轴线不能平行于岩层、
断层和破碎带，洞轴线与岩层的夹角大于 45 度。
第二，在河道弯道处，隧道宜设在凸岸处，这样既能减少隧道的长度，又能

获得良好的水力条件。目前，国内外已有大量的工程应用。然而，也有一些工程
将洞口设在凹岸，使得洞口流向与自然流相同。
第三，在大流量的无压隧洞中，要尽可能的避开弯道。对于有压隧道及低速
无压隧道，若需拐弯，其转弯半径宜为隧道直径（或宽度）的 5 倍，转弯角度不

能超过 60 度。在曲线的上游和下游，均要设置直管段，直管段的长度原则上不
小于 5 个断面的宽度。
第四，进、出口与底床主要方向的夹角不能过大，否则将导致上游来水状况

较差，而在下游将形成不利的折冲流和涌浪。进水口、进水口与河道主河道的夹
角不能超过 30 度。对上游进口的需求可以适当放宽。
第五，如需多个引流洞，可将其设于一岸，也可设于两面。一岸双线隧道之
间的墙厚，通常不能少于开挖隧道直径的 2 倍。
第六，为防止围堰冲刷，隧道进、出口与上、下游的坝脚应保持一定的间距，

一般为 50 米。一般采用截流方式来控制进水口的标高，采用下游的消能方式来
控制洞口的高程，根据工程的要求，将洞口的底部做成平缓的斜坡，以防止形成
反向的斜坡。

2. 引水洞的断面和洞口标高的设计
隧洞的截面尺寸与设计流量、地质及施工情况有关，隧道直径需满足施工
工艺及结构安全性要求，而中国的单洞一般为 200 m²，单孔泄流量一般在 2000-
2500 m³/s 以内。隧洞的断面形式与地质条件、隧洞的工作状态（是否有压力）
和施工条件有关，常见的有圆形、马蹄形和方形等几种截面型式。有压力的溶洞

一般采用圆形，而无压力的溶洞一般采用马蹄型，而方形的溶洞则适合于截流及
施工。
在洞道设计中，糙率 n 的选取是一个非常关键的问题，粗糙度的数值不仅关

系到隧道的尺寸，而且还与是否有衬砌、衬砌材料及施工质量、开挖方式及质量
有关。普通砼衬砌的糙率在 0.014~0.025 范围内；未衬砌隧道的粗糙度差异很大，
在光面爆破下，粗糙度在 0.025-0.032 之间，而在普通爆破下，在 0.035-0.044 之间。
在设计时，应结合实际情况，参考相关说明书，确定粗糙度的设计值。对于一些
