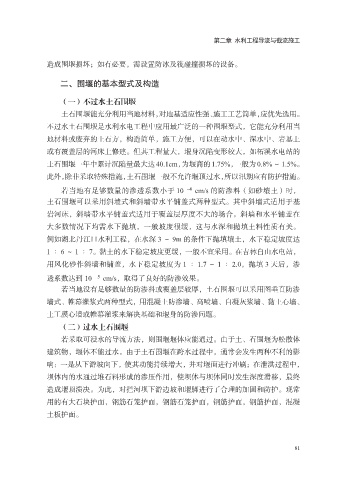

第二章 水利工程导流与截流施工

造成围堰损坏；如有必要，需设置防冰及筏碰撞损坏的设备。

二、围堰的基本型式及构造

（一）不过水土石围堰
土石围堰能充分利用当地材料，对地基适应性强、施工工艺简单，应优先选用。
不过水土石围堰是水利水电工程中应用最广泛的一种围堰型式，它能充分利用当
地材料或废弃的土石方，构造简单，施工方便，可以在动水中、深水中、岩基上

或有覆盖层的河床上修建。但其工程量大，堰身沉陷变形较大，如柘溪水电站的
土石围堰一年中累计沉陷量最大达40.1cm，为堰商的1.75%，一般为0.8%～1.5%。
此外，除非采取特殊措施，土石围堰一般不允许堰顶过水，所以汛期应有防护措施。

若当地有足够数量的渗透系数小于 10 − 4 cm/s 的防渗料（如砂壤土）时，
土石围堰可以采用斜墙式和斜墙带水平铺盖式两种型式。其中斜墙式适用于基
岩河床，斜墙带水平铺盖式适用于覆盖层厚度不大的场合。斜墙和水平铺盖在
大多数情况下均需水下抛填，一般坡度很缓，这与水深和抛填土料性质有关。

例如湖北丹江口水利工程，在水深 3 ～ 9m 的条件下抛填壤土，水下稳定坡度达
1 ∶ 6 ～ 1 ∶ 7。黏土的水下稳定坡度更缓，一般不宜采用。在吉林白山水电站，
用风化砂作斜墙和铺盖，水下稳定坡度为 1 ∶ 1.7 ～ 1 ∶ 2.0，抛填 3 天后，渗

透系数达到 10 − 5 cm/s，取得了良好的防渗效果。
若当地没有足够数量的防渗料或覆盖层较厚，土石围堰可以采用图垂直防渗
墙式、帷幕灌浆式两种型式，用混凝土防渗墙、高喷墙、自凝灰浆墙、黏土心墙、
土工膜心墙或帷幕灌浆来解决基础和堰身的防渗问题。

（二）过水土石围堰
若采取可浸水的导流方法，则围堰堰体应能通过。由于土、石围堰为松散体
建筑物，堰体不能过水。由于土石围堰在跨水过程中，通常会发生两种不利的影
响：一是从下游坡向下，使其动能持续增大，并对堰面进行冲刷；在泄洪过程中，

坝体内的水通过堆石料形成的渗压作用，使坝体与坝体同时发生深度滑移，最终
造成堰顶溃决。为此，对拦河坝下游边坡和堰脚进行了合理的加固和防护。现常
用的有大石块护面，钢筋石笼护面，钢筋石笼护面，钢筋护面，钢筋护面，混凝
土板护面。

81
