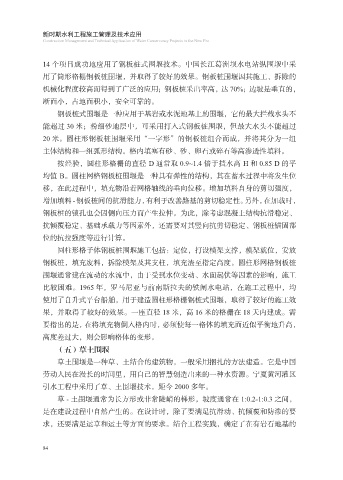

14 个项目成功地应用了钢板桩式围堰技术。中国长江葛洲坝水电站纵围堰中采
用了筒形格栅钢板桩围堰，并取得了较好的效果。钢板桩围堰因其施工、拆除的
机械化程度较高而得到了广泛的应用；钢板桩采出率高，达 70%；边坡是垂直的，

断面小，占地面积小，安全可靠的。
钢板桩式围堰是一种应用于基岩或水泥地基上的围堰，它的最大拦截水头不
能超过 30 米；粉细砂地层中，可采用打入式钢板桩围堰，但最大水头不能超过
20 米。圆柱形钢板桩围堰采用“一字形”的钢板桩组合而成，并将其分为一组

主体结构和一组弧形结构。格内填塞有砂、砂、卵石或碎石等高渗透性填料。
按经验，圆柱形格栅的直径 D 通常取 0.9~1.4 倍于挡水高 H 和 0.85 D 的平
均值 B。圆柱网格钢板桩围堰是一种具有弹性的结构，其在蓄水过程中将发生位

移，在此过程中，填充物沿着网格轴线的垂向位移。增加填料自身的剪切强度，
增加填料 - 钢板桩间的抗滑能力，有利于改善路基的剪切稳定性。另外，在加载时，
钢板桩的锁孔也会因侧向压力而产生拉伸。为此，除考虑混凝土结构抗滑稳定、
抗倾覆稳定、基础承载力等因素外，还需要对其竖向抗剪切稳定、钢板桩锚固部
位的抗拉强度等进行计算。

圆柱形格子体钢板桩围堰施工包括：定位，打设模架支撑，模架就位，安放
钢板桩，填充废料，拆除模架及其支柱，填充渣至指定高度。圆柱形网格钢板桩
围堰通常建在流动的水流中，由于受到水位变动、水面起伏等因素的影响，施工

比较困难。1965 年，罗马尼亚与前南斯拉夫的铁闸水电站，在施工过程中，均
使用了自升式平台船舶，用于建造圆柱形格栅钢桩式围堰，取得了较好的施工效
果，并取得了较好的效果。一座直径 18 米，高 16 米的格栅在 18 天内建成。需
要指出的是，在将填充物倒入格内时，必须使每一格体的填充面近似平衡地升高，
高度差过大，则会影响格体的变形。

（五）草土围堰
草土围堰是一种草、土结合的建筑物，一般采用捆扎的方法建造。它是中国
劳动人民在漫长的时间里，用自己的智慧创造出来的一种水资源。宁夏黄河灌区

引水工程中采用了草、土围堰技术，距今 2000 多年。
草 - 土围堰通常为长方形或非常陡峭的梯形，坡度通常在 1:0.2-1:0.3 之间，
是在建设过程中自然产生的。在设计时，除了要满足抗滑动、抗倾覆和防渗的要
求，还要满足运草和运土等方面的要求。结合工程实践，确定了在有岩石地基的
