Page 196 - 化工工艺理论及技术

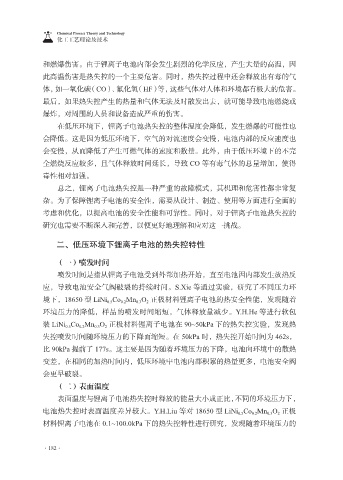

P. 196
Chemical Process Theory and Technology
化工工艺理论及技术
和燃爆伤害。由于锂离子电池内部会发生剧烈的化学反应，产生大量的高温，因
此高温伤害是热失控的一个主要危害。同时，热失控过程中还会释放出有毒的气
体，如一氧化碳（CO）、氟化氢（HF）等，这些气体对人体和环境都有极大的危害。
最后，如果热失控产生的热量和气体无法及时散发出去，就可能导致电池燃烧或
爆炸，对周围的人员和设备造成严重的伤害。
在低压环境下，锂离子电池热失控的整体温度会降低，发生燃爆的可能性也
会降低。这是因为低压环境下，空气的对流速度会变慢，电池内部的反应速度也
会变慢，从而降低了产生可燃气体的速度和数量。此外，由于低压环境下的不完
全燃烧反应较多，且气体释放时间延长，导致 CO 等有毒气体的总量增加，使得
毒性相对加强。
总之，锂离子电池热失控是一种严重的故障模式，其机理和危害性都非常复
杂。为了保障锂离子电池的安全性，需要从设计、制造、使用等方面进行全面的
考虑和优化，以提高电池的安全性能和可靠性。同时，对于锂离子电池热失控的
研究也需要不断深入和完善，以便更好地理解和应对这一挑战。
二、低压环境下锂离子电池的热失控特性
（一）喷发时间
喷发时间是指从锂离子电池受到外部加热开始，直至电池因内部发生放热反
应，导致电池安全气阀破裂的持续时间。S.Xie 等通过实验，研究了不同压力环
境下，18650 型 LiNi 0.5 Co 0.2 Mn 0.3 O 2 正极材料锂离子电池的热安全性能，发现随着
环境压力的降低，样品的喷发时间缩短，气体释放量减少。Y.H.He 等进行软包
装 LiNi 0.5 Co 0.2 Mn 0.3 O 2 正极材料锂离子电池在 90~50kPa 下的热失控实验，发现热
失控喷发时间随环境压力的下降而缩短。在 50kPa 时，热失控开始时间为 462s，
比 90kPa 提前了 177s。这主要是因为随着环境压力的下降，电池向环境中的散热
变差，在相同的加热时间内，低压环境中电池内部积累的热量更多，电池安全阀
会更早破裂。
（二）表面温度
表面温度与锂离子电池热失控时释放的能量大小成正比，不同的环境压力下，
电池热失控时表面温度差异较大。Y.H.Liu 等对 18650 型 LiNi 0.5 Co 0.2 Mn 0.3 O 2 正极
材料锂离子电池在 0.1~100.0kPa 下的热失控特性进行研究，发现随着环境压力的
·182·
