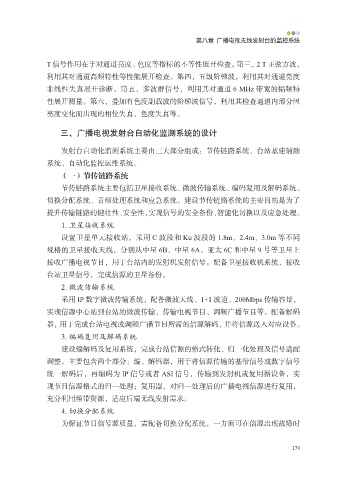

第八章 广播电视无线发射台的监控系统

T 信号作用在于对通道亮度、色度等指标的不等性展开检查。第三，2 T 正弦方波，
利用其对通道高频特性等性能展开检查。第四，五级阶梯波，利用其对通道亮度
非线性失真展开诊断。第五，多波群信号，利用其对通道 6 MHz 带宽的幅频特

性展开测量。第六，叠加有色度副载波的阶梯波信号，利用其检查通道内部分因
亮度变化而出现的相位失真、色度失真等。

三、广播电视发射台自动化监测系统的设计

发射台自动化监测系统主要由三大部分组成：节传链路系统、台站基建辅助
系统、自动化监控运维系统。
（一）节传链路系统
节传链路系统主要包括卫星接收系统、微波传输系统、编码复用及解码系统、

切换分配系统、音频处理系统和应急系统。建设节传链路系统的主要目的是为了
提升传输链路的健壮性、安全性，实现信号的安全备份、智能化切换以及应急处理。
1. 卫星接收系统
设置卫星单元接收站，采用 C 波段和 Ku 波段的 1.8m、2.4m、3.0m 等不同

规格的卫星接收天线，分别从中星 6B、中星 6A、亚太 6C 和中星 9 号等卫星上
接收广播电视节目，用于台站内的发射机发射信号。配备卫星接收机系统，接收
台站卫星信号，完成信源的卫星备份。
2. 微波传输系统

采用 IP 数字微波传输系统，配备微波天线、1+1 波道、200Mbps 传输容量，
实现信源中心站到台站的微波传输，传输电视节目、调频广播节目等。配备解码
器，用于完成台站电视或调频广播节目所需的信源解码，并将信源送入对应设备。
3. 编码复用及解码系统

建设编解码及复用系统，完成台站信源的格式转化、归一化处理及信号适配
调整。主要包含两个部分：编、解码器，用于将信源传输的基带信号或数字信号
统一解码后，再编码为 IP 信号或者 ASI 信号，传输到发射机或复用器设备，实
现节目信源格式的归一处理；复用器，对归一处理后的广播电视信源进行复用，

充分利用频带资源，适应后端无线发射需求。
4. 切换分配系统
为保证节目信号源质量，需配备切换分配系统，一方面可在信源出现故障时
