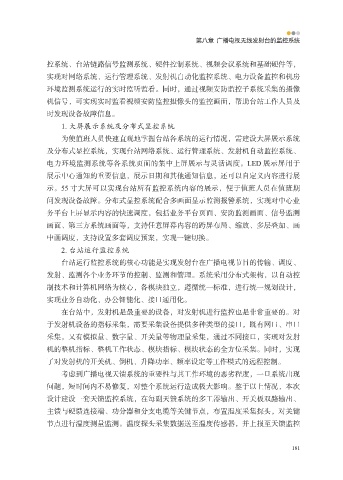

第八章 广播电视无线发射台的监控系统

控系统、台站链路信号监测系统、硬件控制系统、视频会议系统和基础硬件等，
实现对网络系统、运行管理系统、发射机自动化监控系统、电力设备监控和机房
环境监测系统运行的实时监听监看。同时，通过视频安防监控子系统采集的摄像

机信号，可实现实时监看视频安防监控摄像头的监控画面，帮助台站工作人员及
时发现设备故障信息。
1. 大屏展示系统及分布式显控系统
为使值班人员快速直观地掌握台站各系统的运行情况，需建设大屏展示系统

及分布式显控系统，实现台站网络系统、运行管理系统、发射机自动监控系统、
电力环境监测系统等各系统页面的集中上屏展示与灵活调度。LED 展示屏用于
展示中心通知的重要信息，展示日期和其他通知信息，还可以自定义内容进行展
示。55 寸大屏可以实现台站所有监控系统内容的展示，便于值班人员在值班期

间发现设备故障。分布式显控系统配合多画面显示监测报警系统，实现对中心业
务平台上屏显示内容的快速调度，包括业务平台页面、安防监测画面、信号监测
画面、第三方系统画面等，支持任意屏幕内容的跨屏布局、缩放、多层叠加、画
中画调度，支持设置多套调度预案，实现一键切换。

2. 台站运行监控系统
台站运行监控系统的核心功能是实现发射台在广播电视节目的传输、调度、
发射、监测各个业务环节的控制、监测和管理。系统采用分布式架构，以自动控
制技术和计算机网络为核心，各模块独立，遵循统一标准，进行统一规划设计，

实现业务自动化、办公智能化、接口通用化。
在台站中，发射机是最重要的设备，对发射机进行监控也是非常重要的。对
于发射机设备的指标采集，需要采集设备提供多种类型的接口，既有网口、串口
采集，又有模拟量、数字量、开关量等物理量采集，通过不同接口，实现对发射

机的整机指标、整机工作状态、模块指标、模块状态的全方位采集。同时，实现
了对发射机的开关机、倒机、升降功率、频率设定等工作模式的远程控制。
考虑到广播电视天馈系统的重要性与其工作环境的恶劣程度，一旦系统出现
问题，短时间内不易修复，对整个系统运行造成极大影响。鉴于以上情况，本次

设计建设一套天馈监控系统，在每副天馈系统的多工器输出、开关板双路输出、
主馈与硬馈连接端、功分器和分支电缆等关键节点，布置温度采集探头，对关键
节点进行温度测量监测。温度探头采集数据送至温度传感器，并上报至天馈监控

181
