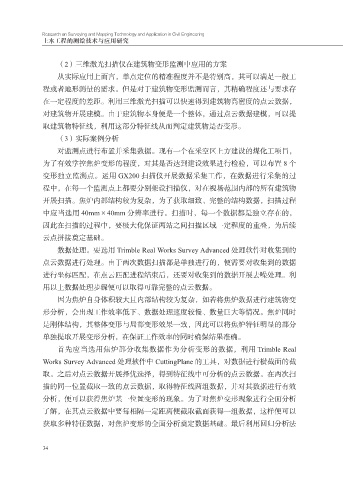

（2）三维激光扫描仪在建筑物变形监测中应用的方案
从实际应用上而言，单点定位的精准程度并不是特别高，其可以满足一般工
程或者地形测量的需求。但是对于建筑物变形监测而言，其精确程度还与要求存

在一定程度的差距。利用三维激光扫描可以快速得到建筑物高密度的点云数据，
对建筑物开展建模。由于建筑物本身便是一个整体，通过点云数据建模，可以提
取建筑物特征线，利用这部分特征线从而判定建筑物是否变形。
（3）实际案例分析

对监测点进行布置并采集数据。现有一个在采空区上方建设的煤化工项目，
为了有效掌控焦炉变形的程度，对其是否达到建设效果进行检验，可以布置 8 个
变形独立监测点。运用 GX200 扫描仪开展数据采集工作，在数据进行采集的过
程中，在每一个监测点上都要分别架设扫描仪，对在视场范围内部的所有建筑物

开展扫描。焦炉内部结构较为复杂，为了获取细致、完整的结构数据，扫描过程
中应当选用 40mm×40mm 分辨率进行。扫描时，每一个数据都是独立存在的，
因此在扫描的过程中，要极大化保证两站之间扫描区域一定程度的重叠，为后续
云点拼接奠定基础。

数据处理。要选用 Trimble Real Works Survey Advanced 处理软件对收集到的
点云数据进行处理。由于两次数据扫描都是单独进行的，便需要对收集到的数据
进行坐标匹配，在点云匹配进程结束后，还要对收集到的数据开展去噪处理。利
用以上数据处理步骤便可以取得可靠完整的点云数据。

因为焦炉自身体积较大且内部结构较为复杂，如若将焦炉数据进行建筑物变
形分析，会出现工作效率低下、数据处理速度较慢、数量巨大等情况。焦炉同时
是刚体结构，其整体变形与局部变形效果一致，因此可以将焦炉特征明显的部分
单独提取开展变形分析，在保证工作效率的同时确保结果准确。
首先应当选用焦炉部分收集数据作为分析变形的数据，利用 Trimble Real

Works Survey Advanced 处理软件中 CuttingPlane 的工具，对数据进行横截面的截
取。之后对点云数据开展择优选择，得到特征线中可分析的点云数据。在两次扫
描的同一位置截取一致的点云数据，取得特征线两组数据，并对其数据进行有效

分析，便可以获得焦炉某一位置变形的现象。为了对焦炉变形现象进行全面分析
了解，在其点云数据中要每相隔一定距离便截取截面获得一组数据，这样便可以
获取多种特征数据，对焦炉变形的全面分析奠定数据基础。最后利用回归分析法
