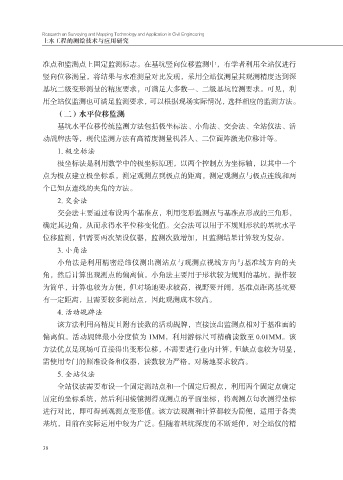

准点和监测点上固定监测标志。在基坑竖向位移监测中，有学者利用全站仪进行
竖向位移测量，将结果与水准测量对比发现，采用全站仪测量其观测精度达到深
基坑二级变形测量的精度要求，可满足大多数一、二级基坑监测要求。可见，利

用全站仪监测也可满足监测要求，可以根据现场实际情况，选择相应的监测方法。
（二）水平位移监测
基坑水平位移传统监测方法包括极坐标法、小角法、交会法、全站仪法、活
动觇牌法等，现代监测方法有高精度测量机器人、二位面阵激光位移计等。

1. 极坐标法
极坐标法是利用数学中的极坐标原理，以两个控制点为坐标轴，以其中一个
点为极点建立极坐标系，测定观测点到极点的距离，测定观测点与极点连线和两
个已知点连线的夹角的方法。

2. 交会法
交会法主要通过布设两个基准点，利用变形监测点与基准点形成的三角形，
确定其边角，从而求得水平位移变化值。交会法可以用于不规则形状的基坑水平
位移监测，但需要两次架设仪器，监测次数增加，且监测结果计算较为复杂。

3. 小角法
小角法是利用精密经纬仪测出测站点与观测点视线方向与基准线方向的夹
角，然后计算出观测点的偏离值。小角法主要用于形状较为规则的基坑，操作较
为简单，计算也较为方便，但对场地要求较高，视野要开阔，基准点距离基坑要

有一定距离，且需要较多测站点，因此观测成本较高。
4. 活动觇牌法
该方法利用高精度且附有读数的活动觇牌，直接读出监测点相对于基准面的
偏离值。活动觇牌最小分度值为 1MM，利用游标尺可精确读数至 0.01MM。该

方法优点是现场可直接得出变形位移，不需要进行业内计算，但缺点也较为明显，
需使用专门的照准设备和仪器，读数较为严格，对场地要求较高。
5. 全站仪法
全站仪法需要布设一个固定测站点和一个固定后视点，利用两个固定点确定

固定的坐标系统，然后利用棱镜测得观测点的平面坐标，将观测点每次测得坐标
进行对比，即可得到观测点变形值。该方法观测和计算都较为简便，适用于各类
基坑，目前在实际运用中较为广泛。但随着基坑深度的不断延伸，对全站仪的精
