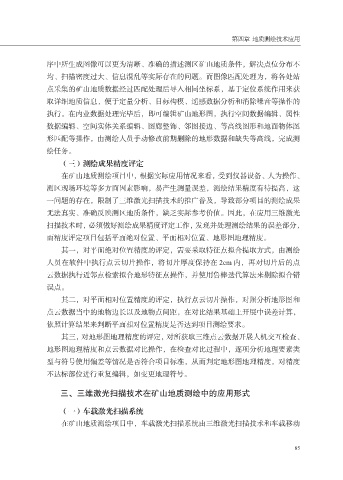

第四章 地质测绘技术应用

序中所生成图像可以更为清晰、准确的描述测区矿山地质条件，解决点位分布不
均、扫描密度过大、信息混乱等实际存在的问题。而图像匹配处理为，将各处站
点采集的矿山地质数据经过匹配处理后导入相同坐标系，基于定位系统作用来获

取详细地质信息，便于定量分析、目标构模、遥感数据分析和消除噪音等操作的
执行。在内业数据处理完毕后，即可编辑矿山地形图，执行空间数据编辑、属性
数据编辑、空间实体关系编辑、图廊整饰、邻图接边、等高线图形和地面物体图
形匹配等操作，由测绘人员手动修改前期删除的地形数据和缺失等高线，完成测

绘任务。
（三）测绘成果精度评定
在矿山地质测绘项目中，根据实际应用情况来看，受到仪器设备、人为操作、
测区现场环境等多方面因素影响，易产生测量误差，测绘结果精度有待提高，这

一问题的存在，限制了三维激光扫描技术的推广普及，导致部分项目的测绘成果
无法真实、准确反映测区地质条件，缺乏实际参考价值。因此，在应用三维激光
扫描技术时，必须做好测绘成果精度评定工作，发现并处理测绘结果的误差部分，
而精度评定项目包括平面绝对位置、平面相对位置、地形图地理精度。

其一，对平面绝对位置精度的评定，需要采取特征点拟合提取方式，由测绘
人员在软件中执行点云切片操作，将切片厚度保持在 2cm 内，再对切片后的点
云数据执行近邻点检索拟合地形特征点操作，并使用鲁棒迭代算法来剔除拟合错
误点。

其二，对平面相对位置精度的评定，执行点云切片操作，对照分析地形图和
点云数据当中的地物边长以及地物点间距，在对比结果基础上开展中误差计算，
依照计算结果来判断平面相对位置精度是否达到项目测绘要求。
其三，对地形图地理精度的评定，对所获取三维点云数据开展人机交互检查、

地形图地理精度和点云数据对比操作，在检查对比过程中，逐项分析地理要素类
型与符号使用偏差等情况是否符合项目标准，从而判定地形图地理精度，对精度
不达标部位进行重复编辑，如变更地理符号。

三、三维激光扫描技术在矿山地质测绘中的应用形式

（一）车载激光扫描系统
在矿山地质测绘项目中，车载激光扫描系统由三维激光扫描技术和车载移动
