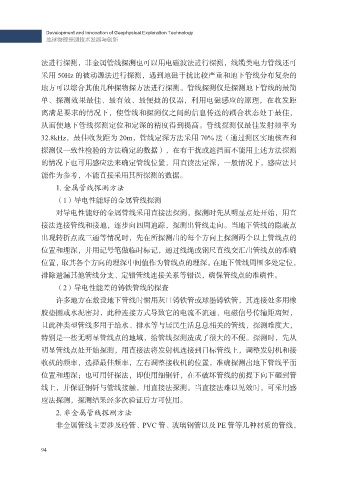

法进行探测，非金属管线探测也可以用电磁波法进行探测，线缆类电力管线还可
采用 50Hz 的被动源法进行探测，遇到地磁干扰比较严重和地下管线分布复杂的
地方可以综合其他几种探物探方法进行探测。管线探测仪是探测地下管线的最简
单、探测效果最佳、最有效、最便捷的仪器，利用电磁感应的原理，在收发距

离满足要求的情况下，使管线和探测仪之间的信息传送的耦合状态处于最佳，
从而使地下管线探测定位和定深的精度得到提高。管线探测仪最佳发射频率为
32.8kHz，最佳收发距为 20m，管线定深方法采用 70% 法（通过测区实地核查和
探测仪一致性检验的方法确定的数据），在有干扰或遮挡而不能用上述方法探测

的情况下也可用感应法来确定管线位置，用直读法定深，一般情况下，感应法只
能作为参考，不能直接采用其所探测的数据。
1. 金属管线探测方法
（1）导电性能好的金属管线探测

对导电性能好的金属管线采用直接法探测，探测时先从明显点处开始，用直
接法连接管线和接地，逐步向四周追踪，探测出管线走向。当地下管线的隐蔽点
出现转折点或三通等情况时，先在所探测出的每个方向上探测两个以上管线点的
位置和埋深，并用记号笔做临时标记，通过线绳或钢尺直线交汇出管线点的准确

位置，取其各个方向的埋深中间值作为管线点的埋深。在地下管线周围多处定位，
排除遗漏其他管线分支、定错管线连接关系等错误，确保管线点的准确性。
（2）导电性能差的铸铁管线的探查
许多地方在敷设地下管线时惯用灰口铸铁管或球墨铸铁管，其连接处多用橡

胶垫圈或水泥密封，此种连接方式导致它的电流不流通、电磁信号传输距离短，
且此种类型管线多用于给水、排水等与居民生活息息相关的管线，探测难度大，
特别是一些无明显管线点的地域，给管线探测造成了很大的不便。探测时，先从
明显管线点处开始探测，用直接法将发射机连接到目标管线上，调整发射机和接

收机的频率，选择最佳频率，左右调整接收机的位置，准确探测出地下管线平面
位置和埋深；也可用钎探法，即使用细钢钎，在不破坏管线的前提下向下砸到管
线上，并保证钢钎与管线接触，用直接法探测。当直接法难以见效时，可采用感
应法探测，探测结果经多次验证后方可使用。

2. 非金属管线探测方法
非金属管线主要涉及砼管、PVC 管、玻璃钢管以及 PE 管等几种材质的管线，
