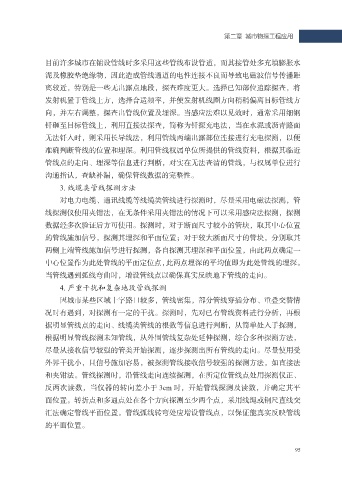

第二章 城市物探工程应用

目前许多城市在铺设管线时多采用这些管线布设管道，而其接管处多充填膨胀水
泥及橡胶垫绝缘物，因此造成管线通道的电性连接不良而导致电磁波信号传播距
离较近，特别是一些无出露点地段，探查难度更大。选择已知部位追踪探查，将
发射机置于管线上方，选择合适频率，并使发射机线圈方向稍稍偏离目标管线方

向，并左右调整，探查出管线位置及埋深。当感应法难以见效时，通常采用细钢
钎砸至目标管线上，利用直接法探查，简称为钎探充电法，当在水泥或沥青路面
无法钎入时，则采用长导线法，利用管线两端出露部位连接进行充电探测，以便
准确判断管线的位置和埋深。利用管线权属单位所提供的管线资料，根据其临近

管线点的走向、埋深等信息进行判断，对实在无法查清的管线，与权属单位进行
沟通指认，查缺补漏，确保管线数据的完整性。
3. 线缆类管线探测方法
对电力电缆、通讯线缆等线缆类管线进行探测时，尽量采用电磁法探测，管

线探测仪使用夹钳法，在无条件采用夹钳法的情况下可以采用感应法探测，探测
数据经多次验证后方可使用。探测时，对于断面尺寸较小的管块，取其中心位置
的管线施加信号，探测其埋深和平面位置；对于较大断面尺寸的管块，分别取其
两侧上端管线施加信号进行探测，各自探测其埋深和平面位置，由此两点确定一

中心位置作为此处管线的平面定位点，此两点埋深的平均值即为此处管线的埋深。
当管线遇到弧线弯曲时，增设管线点以确保真实反映地下管线的走向。
4. 严重干扰和复杂地段管线探测
因城市某些区域十字路口较多，管线密集，部分管线穿插分布、重叠交替情

况时有遇到，对探测有一定的干扰。探测时，先对已有管线资料进行分析，再根
据明显管线点的走向、线缆类管线的根数等信息进行判断，从简单处入手探测，
根据明显管线探测未知管线，从外围管线复杂处延伸探测，综合多种探测方法，
尽量从接收信号较强的管类开始探测，逐步探测出所有管线的走向。尽量使用受

外界干扰小，且信号施加容易，被探测管线接收信号较强的探测方法，如直接法
和夹钳法。管线探测时，沿管线走向连续探测，在所定位管线点处用探测仪正、
反两次读数，当仪器的转向差小于 3cm 时，开始管线探测及读数，并确定其平
面位置。转折点和多通点处在各个方向探测至少两个点，采用线绳或钢尺直线交

汇法确定管线平面位置。管线弧线转弯处应增设管线点，以保证能真实反映管线
的平面位置。
