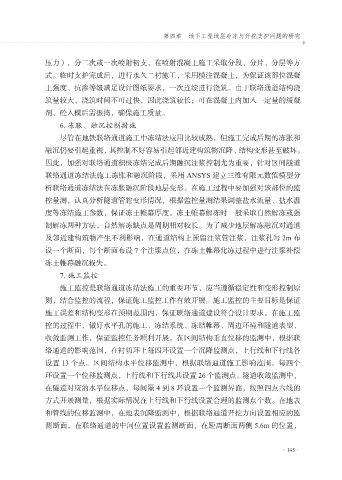

Page 157 - 煤矿巷道施工技术与管理

第四章 地下工程地层冷冻与开挖支护问题的研究

压力），分二次或一次喷射初支，在喷射混凝土施工采取分段、分片、分层等方
式。临时支护完成后，进行永久二衬施工，采用模注混凝土，为保证该部位混凝
土强度、抗渗等级满足设计图纸要求，一次连续进行浇筑。由于联络通道结构浇
筑量较大，浇筑时间不可过快，因此浇筑较长；可在混凝土内加入一定量的缓凝

剂，砼入模后需振捣，确保施工质量。
6. 冻胀、融沉控制措施
尽管在地铁联络通道施工中冻结法应用比较成熟，但施工完成后期的冻胀和
融沉仍要引起重视，其控制不好容易引起邻近建构筑物沉降、结构变形甚至破坏。

因此，加强对联络通道积极冻结完成后期融沉注浆控制尤为重要，针对区间隧道
联络通道冻结法施工冻胀和融沉阶段，采用 ANSYS 建立三维有限元数值模型分
析联络通道冻结法在冻胀融沉阶段地层变形。在施工过程中要加强对该部位的监
控量测，认真分析隧道管腔变形情况，根据监控量测结果调整盐水流量、盐水温

度等冻结施工参数，保证冻土帷幕厚度。冻土帷幕解冻时一般采取自然解冻或强
制解冻两种方法，自然解冻缺点是周期相对较长。为了减少地层解冻融沉对通道
及邻近建构筑物产生不利影响，在通道结构上预留注浆管注浆，注浆孔每 2m 布
设一个断面，每个断面布设 7 个注浆点位，在冻土帷幕化冻过程中进行注浆补偿

冻土帷幕融沉损失。
7. 施工监控
施工监控是联络通道冻结法施工的重要环节，应当遵循稳定性和变形控制原
则，结合监控的流程，保证施工监控工作有效开展。施工监控的主要目标是保证

施工误差和结构变形在预期范围内，保证联络通道建设符合设计要求。在施工监
控的过程中，做好水平孔的施工、冻结系统、冻结帷幕、周边环境和隧道表型、
收敛监测工作，保证监控任务顺利开展。在区间结构垂直位移的监测中，根据联
络通道的影响范围，在衬切环上每四环设置一个沉降监测点，上行线和下行线各

设置 13 个点。区间结构水平位移监测中，根据联络通道施工影响范围，每四个
环设置一个位移监测点，上行线和下行线共设置 26 个监测点。隧道收敛监测中，
在隧道对应的水平位移点，每间隔 4 到 8 环设置一个监测界面，按照四点六线的
方式开展测量，根据实际情况在上行线和下行线设置合理的监测点个数。在地表

和管线的位移监测中，在地表沉降监测中，根据联络通道开挖方向设置相应的监
测断面，在联络通道的中间位置设置监测断面，在距离断面两侧 5.6m 的位置，

·145·
