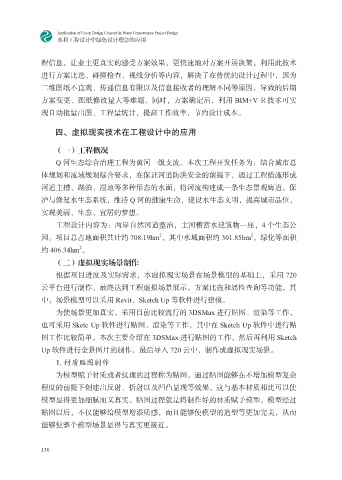

水利工程设计中绿色设计理念的应用

程信息，让业主更真实的感受方案效果，更快速地对方案开展决策；利用此技术
进行方案比选、碰撞检查、视线分析等内容，解决了在传统的设计过程中，因为
二维图纸不直观、传递信息有限以及信息接收者的理解不同等原因，导致的后期
方案变更、图纸修改量大等难题。同时，方案确定后，利用 BIM+V Ｒ技术可实

现自动批量出图、工程量统计，提高工作效率，节约设计成本。

四、虚拟现实技术在工程设计中的应用

（一）工程概况
Q 河生态综合治理工程为黄河一级支流。本次工程开发任务为：结合城市总

体规划和流域规划综合要求，在保证河道防洪安全的前提下，通过工程措施形成
河道主槽、湖泊、湿地等多种形态的水面，将河流构建成一条生态景观廊道，保
护与修复水生态系统，维持 Q 河的健康生命，建设水生态文明，提高城市品位，

实现美丽、生态、宜居的梦想。
工程设计内容为：两岸自然河道整治，主河槽蓄水建筑物一座，4 个生态公
2
2
园。项目总占地面积共计约 708.19hm ，其中水域面积约 301.85hm ，绿化等面积
2
约 406.34hm 。
（二）虚拟现实场景制作
根据项目进度及实际需求，本虚拟现实场景在场景模型的基础上，采用 720
云平台进行制作，最终达到工程虚拟场景展示，方案比选和属性查询等功能，其
中，场景模型可以采用 Revit、Sketch Up 等软件进行建模。

为使场景更加真实，采用目前比较流行的 3DSMax 进行贴图、渲染等工作，
也可采用 Sketc Up 软件进行贴图、渲染等工作，其中在 Sketch Up 软件中进行贴
图工作比较简单，本次主要介绍在 3DSMax 进行贴图的工作，然后再利用 Sketch
Up 软件进行全景图片的制作，最后导入 720 云中，制作成虚拟现实场景。

1. 材质贴图制作
为模型赋予材质或者纹理的过程称为贴图，通过贴图能够在不增加模型复杂
程度的前提下创建出反射、折射以及凹凸显现等效果，这与基本材质相比可以使
模型显得更加细腻而又真实。贴图过程就是将制作好的材质赋予模型，模型经过

贴图以后，不仅能够给模型增添质感，而且能够使模型的造型等更加完美，从而
能够使整个模型场景显得与真实更接近。

130
