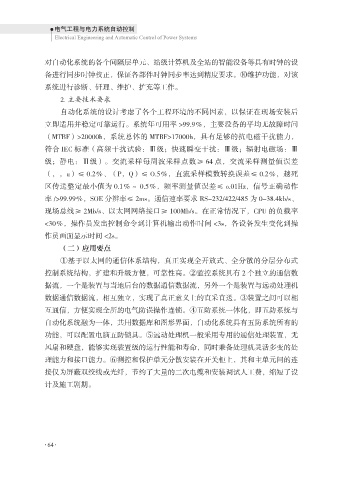

对自动化系统的各个间隔层单元、站级计算机及全站的智能没备等具有时钟的设
备进行同步时钟校正，保证各部件时钟同步率达到精度要求。⑩维护功能，对该
系统进行诊断、钎理、维护、扩充等工作。
2. 主要技术要求

自动化系统的设计考虑了各个工程环境的不同因素，以保证在现场安装后
立即适用并稳定可靠运行。系统年可用率 >99.9％，主要没备的平均无故障时问
（MTBF）>20000h，系统总体的 MTBF>17000h，具有足够的抗电磁干扰能力，
符合 IEC 标准（高频干扰试验：Ⅲ级；快速瞬变干扰：Ⅲ级；辐射电磁场：Ⅲ

级；静电：Ⅲ级）。交流采样每周波采样点数≥ 64 点，交流采样测量值误差
（，，u）≤ 0.2％、（P，Q）≤ O.5％，直流采样模数转换误差≤ 0.2％，越死
区传送整定最小值为 0.1％～ 0.5％，频率测量值误差≤ o.01Hz，信号正确动作
率 />99.99％，SOE 分辨率≤ 2ms。通信速率要求 RS-232/422/485 为 0-38.4kb/s、

现场总线≥ 2Mb/s、以太网网络接口≥ 100Mb/s。在正常情况下，CPU 的负载率
<30％，操作员发出控制命令到计算机输出动作时间 <3s，各设备发生变化到操
作员画面显示时间 <2s。
（二）应用要点

①基于以太网的通信体系结构，真正实现全开放式、全分散的分层分布式
控制系统结构，扩建和升级方便，可靠性高。②监控系统具有 2 个独立的通信数
据流，一个是装置与当地后台的数据通信数据流，另外一个是装置与远动处理机
数据通信数据流，相互独立，实现了真正意义上的直采直送。③装置之间可以相

互通信，方便实现全所的电气防误操作连锁。④五防系统一体化，即五防系统与
自动化系统融为一体，共用数据库和图形界面，自动化系统具有五防系统所有的
功能，可以配置电脑五防锁具。⑤远动处理机一般采用专用的通信处理装置，无
风扇和硬盘，能够实现裟置级的运行性能和寿命，同时兼备处理机灵活多变的处

理能力和接口能力。⑥测控和保护单元分散安装在开关柜上，其和主单元问的连
接仅为屏蔽双绞线或光纤，节约了大量的二次电缆和安装调试人工费，缩短了设
计及施工剧期。
