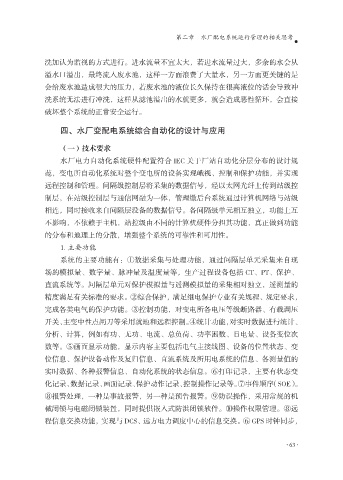

第二章 水厂配电系统运行管理的相关思考

洗加认为监视的方式进行。进水流量不宜太大，若进水流量过大，多余的水会从
溢水口溢出，最终流入废水池，这样一方面浪费了大量水，另一方面更关键的是
会给废水池造成很大的压力，若废水池的液位长久保持在很高液位的话会导致冲
洗系统无法进行冲洗，这样从滤池溢出的水就更多，就会造成恶性循环，会直接

破坏整个系统的正常安全运行。

四、水厂变配电系统综合自动化的设计与应用

（一）技术要求
水厂电力自动化系统硬件配置符合 IEC 关于厂站自动化分层分布的设计规

范，变电所自动化系统对整个变电所的设备实现峨视、控制和保护功能，并实现
远程控制和管理。间隔级控制层将采集的数据信号，经以太网光纤上传到站级控
制层，在站级控制层与通信网融为一体，管理缴后台系统通过计算机网络与站级

相连，同时接收来自间隔层没备的数据信号。各间隔级单元相互独立，功能上互
不影响，不依赖于主机，站控级由不同的计算机硬件分担其功能，真正做到功能
的分布和地理上的分散，增强整个系统的可靠性和可用性。
1. 主要功能
系统的主要功能有：①数据采集与处理功能，通过问隔层单元采集来自现

场的模拟量、数字量、脉冲量及温度量等，生产过程设备包括 CT、PT、保护、
直流系统等。问隔层单元对保护模拟量与遥测模拟量的采集相对独立，遥测量的
精度满足有关标准的要求。②综合保护，满足继电保护专业有关规程、规定要求，

完成各类电气的保护功能。③控制功能，对变电所各电压等级断路器、有载调压
开关、主变中性点闸刀等采用就地和远程控制。④统计功能，对实时数据进行统计、
分析、计算，例如有功、无功、电流、总负荷、功率困数、日电量、设备变位次
数等。⑤画面显示功能，显示内容主要包括电气主接线图、设备的位置状态、变
位信息、保护设备动作及复归信息、直流系统及所用电系统的信息、各测量值的

实时数据、各种报警信息、自动化系统的状态信息。⑥打印记录，主要有状态变
化记录、数据记录、画面记录、保护动作记录、控制操作记录等。⑦事件顺序（SOE）。
⑧报警处理，一种是事故报警，另一种是预告报警。⑨防误操作，采用常规的机

械闭锁与电磁闭锁装置，同时提供嵌入式防洪闭锁软件。⑩操作权限管理。⑧远
程信息交换功能，实现与 DCS、远方电力调度中心的信息交换。⑥ GPS 时钟同步，
