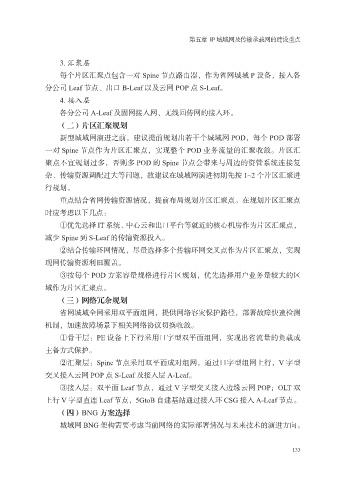

第五章 IP 城域网及传输承载网的建设重点

3. 汇聚层
每个片区汇聚点包含一对 Spine 节点路由器，作为省网城域 P 设备，接入各
分公司 Leaf 节点、出口 B-Leaf 以及云网 POP 点 S-Leaf。
4. 接入层

各分公司 A-Leaf 及固网接入网、无线回传网的接入环。
（二）片区汇聚规划
新型城域网演进之前，建议提前规划出若干个城域网 POD，每个 POD 部署
一对 Spine 节点作为片区汇聚点，实现整个 POD 业务流量的汇聚收敛。片区汇

聚点不宜规划过多，否则多 POD 的 Spine 节点会带来与周边的资管系统连接复
杂、传输资源调配过大等问题，故建议在城域网演进初期先按 1~2 个片区汇聚进
行规划。
重点结合省网传输资源情况，提前布局规划片区汇聚点。在规划片区汇聚点

时应考虑以下几点：
①优先选择 IT 系统、中心云和出口平台等就近的核心机房作为片区汇聚点，
减少 Spine 到 S-Leaf 的传输资源投入。
②结合传输环网情况，尽量选择多个传输环网交叉点作为片区汇聚点，实现

现网传输资源利旧覆盖。
③按每个 POD 方案容量规格进行片区规划，优先选择用户业务量较大的区
域作为片区汇聚点。
（三）网络冗余规划

省网城域全网采用双平面组网，提供网络容灾保护路径，部署故障快速检测
机制，加速故障场景下相关网络协议切换收敛。
①骨干层：PE 设备上下行采用口字型双平面组网，实现出省流量的负载或
主备方式保护。

②汇聚层：Spine 节点采用双平面成对组网，通过口字型组网上行，V 字型
交叉接入云网 POP 点 S-Leaf 及接入层 A-Leaf。
③接入层：双平面 Leaf 节点，通过 V 字型交叉接入边缘云网 POP；OLT 双
上行 V 字型直连 Leaf 节点，5GtoB 自建基站通过接入环 CSG 接入 A-Leaf 节点。

（四）BNG 方案选择
城域网 BNG 架构需要考虑当前网络的实际部署情况与未来技术的演进方向。

133
