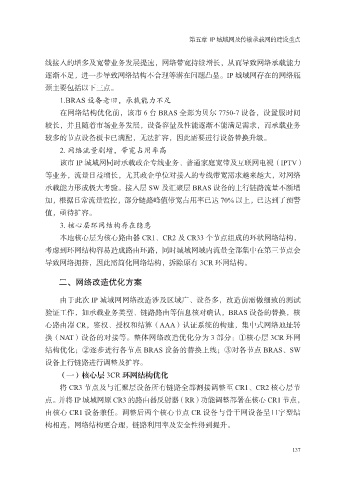

第五章 IP 城域网及传输承载网的建设重点

线接入的增多及宽带业务发展提速，网络带宽持续增长，从而导致网络承载能力
逐渐不足，进一步导致网络结构不合理等潜在问题凸显。IP 城域网存在的网络瓶
颈主要包括以下三点。
1.BRAS 设备老旧，承载能力不足

在网络结构优化前，该市 6 台 BRAS 全部为贝尔 7750-7 设备，设置服时间
较长，并且随着市场业务发展，设备容量及性能逐渐不能满足需求，而承载业务
较多的节点设备板卡已满配，无法扩容，因此需要进行设备替换升级。
2. 网络流量剧增，带宽占用率高

该市 IP 城域网同时承载政企专线业务、普通家庭宽带及互联网电视（IPTV）
等业务，流量日益增长，尤其政企单位对接入的专线带宽需求越来越大，对网络
承载能力形成极大考验。接入层 SW 及汇聚层 BRAS 设备的上行链路流量不断增
加，根据日常流量监控，部分链路峰值带宽占用率已达 70% 以上，已达到了预警

值，亟待扩容。
3. 核心层环网结构存在隐患
本地核心层为核心路由器 CR1、CR2 及 CR33 个节点组成的环状网络结构，
考虑到环网结构容易造成路由环路，同时城域网域内流量全部集中在第三节点会

导致网络拥挤，因此需简化网络结构，拆除原有 3CR 环网结构。

二、网络改造优化方案

由于此次 IP 城域网网络改造涉及区域广、设备多，改造前需做细致的测试

验证工作，如承载业务类型、链路路由等信息核对确认，BRAS 设备的替换，核
心路由器 CR，鉴权、授权和结算（AAA）认证系统的构建，集中式网络地址转
换（NAT）设备的对接等。整体网络改造优化分为 3 部分：①核心层 3CR 环网
结构优化；②逐步进行各节点 BRAS 设备的替换上线；③对各节点 BRAS、SW
设备上行链路进行调整及扩容。

（一）核心层 3CR 环网结构优化
将 CR3 节点及与汇聚层设备所有链路全部割接调整至 CR1、CR2 核心层节
点。并将 IP 城域网原 CR3 的路由器反射器（RR）功能调整部署在核心 CR1 节点，

由核心 CR1 设备兼任。调整后两个核心节点 CR 设备与骨干网设备呈口字型结
构相连，网络结构更合理，链路利用率及安全性得到提升。

137
