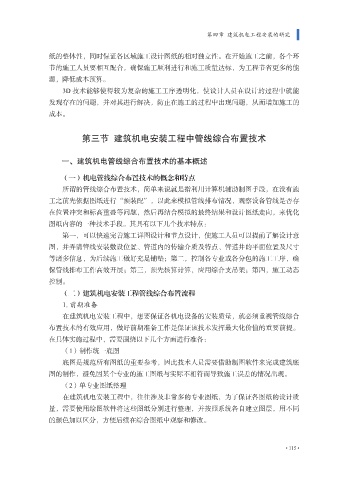

纸的整体性，同时保证各区域施工设计图纸的相对独立性。在开始施工之前，各个环
节的施工人员要相互配合，确保施工顺利进行和施工质量达标，为工程节省更多的能

源，降低成本预算。
3D 技术能够使得较为复杂的施工工序透明化，使设计人员在设计的过程中就能
发现存在的问题，并对其进行解决，防止在施工的过程中出现问题，从而增加施工的

成本。

第三节 建筑机电安装工程中管线综合布置技术

一、建筑机电管线综合布置技术的基本概述

（一）机电管线综合布置技术的概念和特点
所谓的管线综合布置技术，简单来说就是指利用计算机辅助制图手段，在没有施
工之前先依据图纸进行“预装配”，以此来模拟管线排布情况，观察设备管线是否存

在位置冲突和标高重叠等问题，然后再结合模拟的最终结果和设计图纸走向，来优化
图纸内容的一种技术手段。其具有以下几个技术特点：
第一，可以快速完善施工详图设计和节点设计，使施工人员可以提前了解设计意
图，并弄清管线安装敷设位置、管道内的传输介质及特点、管道井的平面位置及尺寸

等诸多信息，为后续施工做好充足铺垫；第二，控制各专业或各分包的施工工序，确
保管线排布工作高效开展；第三，预先核算计算，应用综合支吊架；第四，施工动态
控制。
（二）建筑机电安装工程管线综合布置流程

1. 前期准备
在建筑机电安装工程中，想要保证各机电设备的安装质量，就必须重视管线综合
布置技术的有效应用，做好前期准备工作是保证该技术发挥最大化价值的重要前提。
在具体实施过程中，需要围绕以下几个方面进行准备：

（1）制作统一底图
底图是规范所有图纸的重要参考，因此技术人员需要借助制图软件来完成建筑底
图的制作，避免因某个专业的施工图纸与实际不相符而导致施工误差的情况出现。
（2）单专业图纸整理

在建筑机电安装工程中，往往涉及非常多的专业图纸，为了保证各图纸的设计质
量，需要使用绘图软件将这些图纸分别进行整理，并按照系统各自建立图层，用不同
的颜色加以区分，方便后续在综合图纸中观察和修改。
