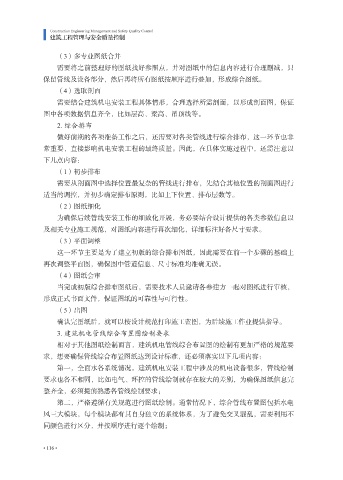

（3）多专业图纸合并
需要将之前整理好的图纸找好参照点，并对图纸中的信息内容进行合理删减，只

保留管线及设备部分，然后再将所有图纸按顺序进行叠加，形成综合图纸。
（4）选取剖面
需要结合建筑机电安装工程具体情形，合理选择所需剖面，以形成剖面图，保证

图中各项数据信息齐全，比如层高、梁高、吊顶线等。
2. 综合排布
做好前期的各项准备工作之后，还需要对各类管线进行综合排布，这一环节也非
常重要，直接影响机电安装工程的最终质量。因此，在具体实施过程中，还需注意以
下几点内容：

（1）初步排布
需要从剖面图中选择位置最复杂的管线进行排布，先结合其他位置的剖面图进行
适当的调控，并初步确定排布原则，比如上下位置、排布层数等。

（2）图纸细化
为确保后续管线安装工作的细致化开展，务必要结合设计提供的各类参数信息以
及相关专业施工规范，对图纸内容进行再次细化，详细标注好各尺寸要求。
（3）平面调整
这一环节主要是为了建立初版的综合排布图纸，因此需要在前一个步骤的基础上

再次调整平面图，确保图中管道信息、尺寸标准均准确无误。
（4）图纸会审
当完成初版综合排布图纸后，需要技术人员邀请各参建方一起对图纸进行审核，

形成正式书面文件，保证图纸的可靠性与可行性。
（5）出图
确认完图纸后，就可以按设计规范打印施工蓝图，为后续施工作业提供指导。
3. 建筑机电管线综合布置图绘制要求
相对于其他图纸绘制而言，建筑机电管线综合布置图的绘制有更加严格的规范要

求，想要确保管线综合布置图纸达到设计标准，还必须落实以下几项内容：
第一，全面水各系统情况。建筑机电安装工程中涉及的机电设备很多，管线绘制
要求也各不相同，比如电气、环控的管线绘制就存在较大的差别，为确保图纸信息完

整齐全，必须提前熟悉各管线绘制要求；
第二，严格遵循有关规范进行图纸绘制。通常情况下，综合管线布置图包括水电
风三大模块，每个模块都有其自身独立的系统体系，为了避免交叉混乱，需要利用不
同颜色进行区分，并按顺序进行逐个绘制；
