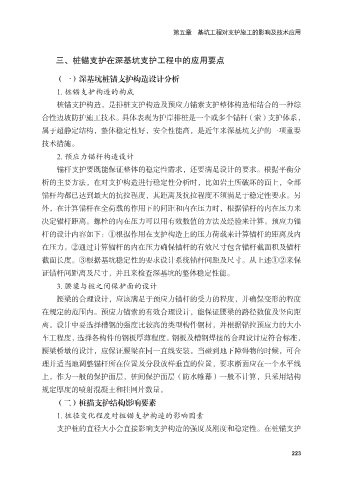

第五章 基坑工程对支护施工的影响及技术应用

三、桩锚支护在深基坑支护工程中的应用要点

（一）深基坑桩锚支护构造设计分析

1. 桩锚支护构造的构成
桩锚支护构造，是排桩支护构造及预应力锚索支护整体构造相结合的一种综
合性边坡防护施工技术。具体表现为护岸排桩是一个或多个锚杆（索）支护体系，
属于超静定结构，整体稳定性好，安全性能高，是近年来深基坑支护的一项重要

技术措施。
2. 预应力锚杆构造设计
锚杆支护要既能保证整体的稳定性需求，还要满足设计的要求。根据平衡分

析的主要方法，在对支护构造进行稳定性分析时，比如岩土所破坏的面上，全部
锚杆均都已达到最大的抗拉程度，其距离及抗拉程度不须满足于稳定性要求。另
外，在计算锚杆在全荷载的作用下的间距和内在压力时，根据锚杆的内在压力来
决定锚杆距离。螺栓的内在压力可以用有效数值的方法及经验来计算。预应力锚

杆的设计内容如下：①根据作用在支护构造上的压力荷载来计算锚杆的距离及内
在压力。②通过计算锚杆的内在压力确保锚杆的有效尺寸包含锚杆截面积及锚杆
截面长度。③根据基坑稳定性的要求设计系统锚杆间距及尺寸。从上述①②来保

证锚杆间距离及尺寸，并且来检查深基坑的整体稳定性能。
3. 腰梁与桩之间保护面的设计
腰梁的合理设计，应该满足于预应力锚杆的受力的程度，并确保变形的程度
在规定的范围内。预应力锚索的有效合理设计，能保证腰梁的路径数值及竖向距

离。设计中要选择槽钢的强度比较高的类型构件钢材，并根据锚拉预应力的大小
车工程度，选择各构件的钢板厚薄程度。钢板及槽钢焊接的合理设计应符合标准，
腰梁桥墩的设计，应保证腰梁在同一直线安装。当碰到地下障碍物的时候，可合

理并适当地调整锚杆所在位置及分段放样垂直的位置，要求断面应在一个水平线
上。作为一般的保护面层，桩间保护面层（防水帷幕）一般不计算，只采用结构
规定厚度的喷射混凝土和挂网片数量。

（二）桩描支护结构影响要素
1. 桩径变化程度对桩锚支护构造的影响因素
支护桩的直径大小会直接影响支护构造的强度及刚度和稳定性。在桩锚支护
