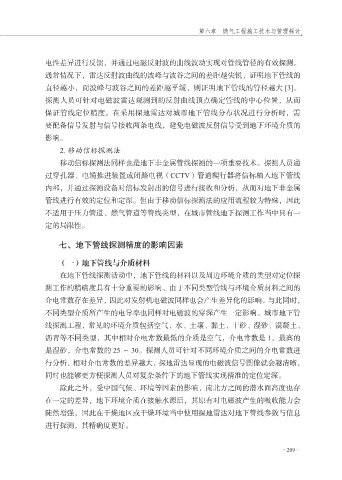

第六章 燃气工程施工技术与管理探讨

电性差异进行反馈，并通过电磁反射波的曲线波动实现对管线管径的有效探测。
通常情况下，雷达反射波曲线的波峰与波谷之间的差距越尖锐，证明地下管线的
直径越小，而波峰与波谷之间的差距越平缓，则证明地下管线的管径越大 [3]。
探测人员可针对电磁波雷达观测到的反射曲线顶点确定管线的中心位置，从而

保证管线定位精度。在采用探地雷达对城市地下管线分布状况进行分析时，需
要配备信号发射与信号接收两条电线，避免电磁波反射信号受到地下环境介质的
影响。
2. 移动信标探测法

移动信标探测法同样也是地下非金属管线探测的一项重要技术。探测人员通
过穿孔器、电缆推进装置或闭路电视（CCTV）管道爬行器将信标植入地下管线
内部，并通过探测设备对信标发射出的信号进行接收和分析，从而对地下非金属
管线进行有效的定位和定深。但由于移动信标探测法的应用流程较为特殊，因此

不适用于压力管道、燃气管道等管线类型，在城市管线地下探测工作当中具有一
定的局限性。

七、地下管线探测精度的影响因素

（一）地下管线与介质材料
在地下管线探测活动中，地下管线的材料以及周边环境介质的类型对定位探
测工作的精确度具有十分重要的影响。由于不同类型管线与环境介质材料之间的
介电常数存在差异，因此对发射机电磁波同样也会产生差异化的影响。与此同时，

不同类型介质所产生的电导率也同样对电磁波的穿深产生一定影响。城市地下管
线探测工程，常见的环境介质包括空气、水、土壤、黏土、干砂、湿砂、混凝土、
沥青等不同类型，其中相对介电常数最低的介质是空气，介电常数是 1，最高的
是湿砂，介电常数的 25 ～ 30。探测人员可针对不同环境介质之间的介电常数进

行分析，相对介电常数的差异越大，探地雷达显现的电磁波信号图像就会越清晰，
同时也能够更方便探测人员对复杂条件下的地下管线实现精准的定位定深。
除此之外，受中国气候、环境等因素的影响，南北方之间的潜水面高度也存
在一定的差异，地下环境介质在接触水源后，其原有对电磁波产生的吸收能力会

陡然增强，因此在干燥地区或干燥环境当中使用探地雷达对地下管线参数与信息
进行探测，其精确度更好。
