2. 系统物联网架构设计
温室大棚系统依据物联网架构来进行设计，采用 Zigbee 无线传输技术构建
无线传感网络，网络划分为感知层，网络层，信息处理，综合应用，在感知层由
CC2530 设计的节点终端和协调器实现无线网络，功能构成由 5 部分组成：

①节点终端由 2 类传感器构成，一是数据采集类传感器，如温湿度传感器、
光敏传感器，二氧化碳传感器等；二是设备执行类传感器，如水泵传感器，继电
器传感器，排气扇传感器等。
②协调器负责 Zigbee 网络构建和无线采集数据收发，并通过串口将数据和

部署在 CortexA8 的网关通信。
③ CortexA8 处理器利用 Socket 通信将数据通过 IP 网络和手机用户的客户端
进行通信。

④云终端服务器利用 IP 网络完成数据的收发、处理和存储。
⑤移动终端完成传感器采集数据的查询、设备人工控制和自动控制，图 2-2
为系统架构设计图。

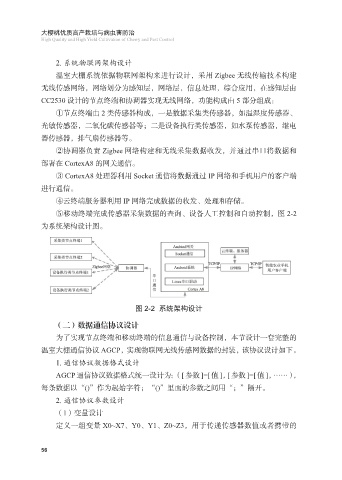

图 2-2 系统架构设计

（二）数据通信协议设计
为了实现节点终端和移动终端的信息通信与设备控制，本节设计一套完整的
温室大棚通信协议 AGCP，实现物联网无线传感网数据的封装，该协议设计如下。

1. 通信协议数据格式设计
AGCP 通信协议数据格式统一设计为：（[ 参数 ]=[ 值 ]，[ 参数 ]=[ 值 ]，……），
每条数据以“()”作为起始字符；“()”里面的参数之间用“；”隔开。
2. 通信协议参数设计

（1）变量设计
定义一组变量 X0~X7、Y0、Y1、Z0~Z3，用于传递传感器数值或者携带的
