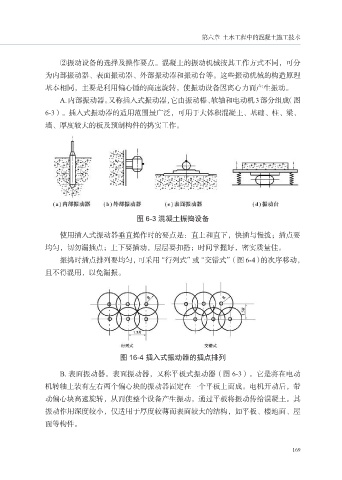

第六章 土木工程中的混凝土施工技术

②振动设备的选择及操作要点。混凝土的振动机械按其工作方式不同，可分
为内部振动器、表面振动器、外部振动器和振动台等。这些振动机械的构造原理
基本相同，主要是利用偏心锤的高速旋转，使振动设备因离心力而产生振动。
A.内部振动器。又称插入式振动器，它由振动棒、软轴和电动机3部分组成（图

6-3）。插入式振动器的适用范围最广泛，可用于大体积混凝土、基础、柱、梁、
墙、厚度较大的板及预制构件的捣实工作。

图 6-3 混凝土振捣设备

使用插入式振动器垂直操作时的要点是：直上和直下，快插与慢拨；插点要
均匀，切勿漏插点；上下要插动，层层要扣搭；时间掌握好，密实质量佳。
振捣时插点排列要均匀，可采用“行列式”或“交错式”（图 6-4）的次序移动，
且不得混用，以免漏振。

图 16-4 插入式振动器的插点排列

B. 表面振动器。表面振动器，又称平板式振动器（图 6-3）。它是将在电动
机转轴上装有左右两个偏心块的振动器固定在一个平板上而成。电机开动后，带
动偏心块高速旋转，从而使整个设备产生振动，通过平板将振动传给混凝土。其
振动作用深度较小，仅适用于厚度较薄而表面较大的结构，如平板、楼地面、屋

面等构件。
