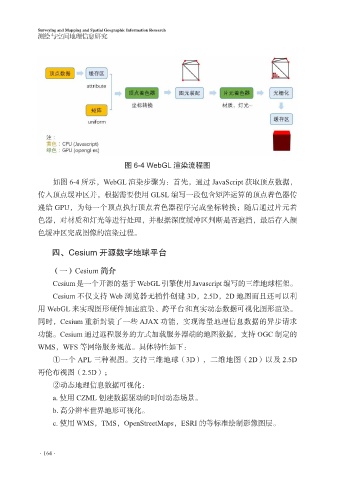

Page 174 - 测绘与空间地理信息研究
P. 174
Surveying and Mapping and Spatial Geographic Information Research
测绘与空间地理信息研究
图 6-4 WebGL 渲染流程图
如图 6-4 所示，WebGL 渲染步骤为：首先，通过 JavaScript 获取顶点数据，
传入顶点缓冲区并，根据需要使用 GLSL 编写一段包含矩阵运算的顶点着色器传
递给 GPU，为每一个顶点执行顶点着色器程序完成坐标转换；随后通过片元着
色器，对材质和灯光等进行处理，并根据深度缓冲区判断是否遮挡，最后存入颜
色缓冲区完成图像的渲染过程。
四、Cesium 开源数字地球平台
（一）Cesium 简介
Cesium 是一个开源的基于 WebGL 引擎使用 Javascript 编写的三维地球框架。
Cesium 不仅支持 Web 浏览器无插件创建 3D，2.5D，2D 地图而且还可以利
用 WebGL 来实现图形硬件加速渲染、跨平台和真实动态数据可视化图形渲染。
同时，Cesium 重新封装了一些 AJAX 功能，实现海量地理信息数据的异步请求
功能。Cesium 通过远程服务的方式加载服务器端的地图数据，支持 OGC 制定的
WMS，WFS 等网络服务规范。具体特性如下：
①一个 APL 三种视图。支持三维地球（3D），二维地图（2D）以及 2.5D
哥伦布视图（2.5D）；
②动态地理信息数据可视化：
a. 使用 CZML 创建数据驱动的时间动态场景。
b. 高分辨率世界地形可视化。
c. 使用 WMS，TMS，OpenStreetMaps，ESRI 的等标准绘制影像图层。
·164·
